Реле зарядки (регулятор напряжения) 4T GY6 125/150, 7 проводов 4+3

Реле зарядки 4T GY6 125/150 (7 проводов 4+3)

Регулятор напряжения для четырехтактных скутеров и мопедов на двигателях GY6 объемом 125 и 150 кубов — 152QMI и 157QMJ. Деталь принимает переменный ток от генератора, выпрямляет его и удерживает бортовое напряжение в пределах 12-вольтовой системы. За счет этого аккумулятор получает ровный заряд, а лампы, приборная панель и коммутатор работают без скачков питания.

Конструкция и подключение

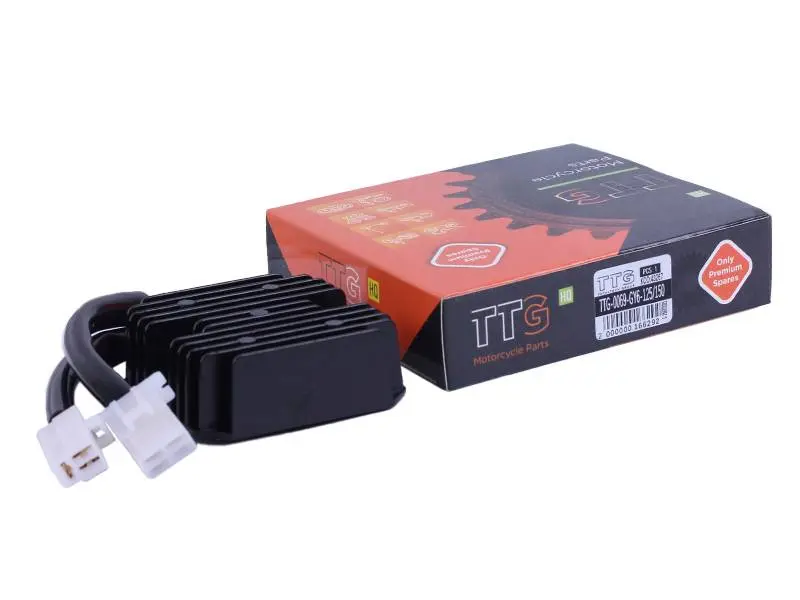

Корпус выполнен литым блоком с продольными ребрами: они отводят тепло от силовой части, а именно перегрев чаще всего убивает регуляторы при плотном городском движении и длительных поездках летом. Схема трехфазная и рассчитана на 11-полюсный статор с постоянным током — такая генераторная часть стоит на большинстве GY6 125/150 с электростартером и DC-зажиганием.

Провода выведены двумя жгутами и заканчиваются колодками на 4 и на 3 контакта, всего семь проводов. Три желтых приходят от обмоток генератора, остальные отвечают за массу, плюс аккумулятора и питание освещения. Разъемы стандартные для этой схемы, поэтому реле встает на штатную проводку скутера без скруток и перепайки, если на снятой детали была такая же пара колодок.

Преимущества

• Ребристый литой корпус работает как радиатор и снижает перегрев силовой части — основную причину отказа регуляторов в жару и в пробках.
• Трехфазное выпрямление под 11-полюсный статор дает стабильный заряд уже на средних оборотах, поэтому аккумулятор успевает восполнять расход на стартер и свет.
• Готовые колодки 4+3 на коротких проводах позволяют поставить деталь на штатный жгут без переделки проводки.

Когда меняют реле зарядки

• аккумулятор постоянно разряжается, хотя генератор и проводка исправны;
• напряжение на клеммах при 4–5 тысячах оборотов остается около 12 В или ниже;
• наоборот, напряжение поднимается выше 15 В, из-за чего перегорают лампы и кипит электролит;
• свет заметно моргает и меняет яркость вместе с оборотами двигателя;
• корпус старой детали вздулся или оплавился, а на колодке есть подгоревшие контакты.

Как подобрать замену

Главный ориентир — количество проводов и их разбивка по колодкам. На GY6 125/150 встречаются варианты на 4, 5, 6 и 7 проводов, и они не взаимозаменяемы: реле от однофазной схемы не будет корректно работать с трехфазным генератором. Снимите старую деталь и пересчитайте контакты — должно быть именно 4+3. Дальше сверьте форму и размер колодок, а также крепежные отверстия и расстояние между ними: площадка под реле обычно расположена на раме под пластиком или рядом с аккумулятором.

Перед монтажом зачистите точку массы и осмотрите ответные колодки: окисленные или подгоревшие контакты дают просадку напряжения, и новый регулятор быстро повторит судьбу старого. После установки проверьте мультиметром напряжение на аккумуляторе — на холостых около 12,5–13 В, а на средних оборотах примерно 13,8–14,5 В. Такой замер сразу показывает, что зарядка восстановлена и деталь работает корректно.
