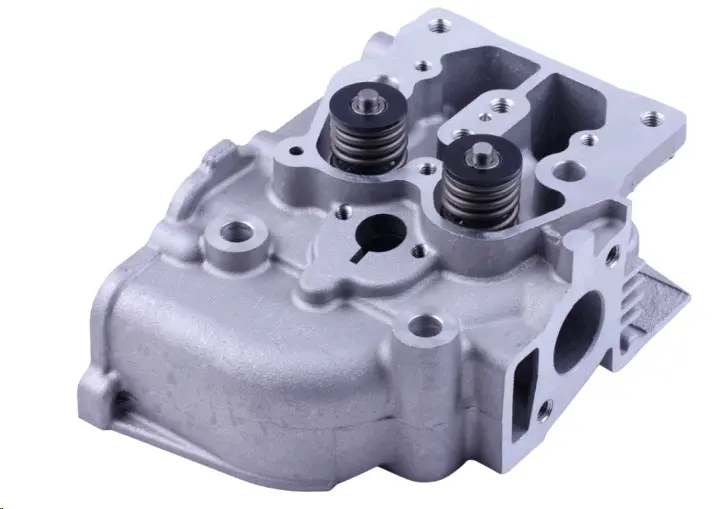

Головка цилиндра 186F (9 л.с.) в сборе с клапанами, под 3 болта

Головка цилиндра 186F (9 л.с.) в сборе под 3 болта

Верхняя часть одноцилиндрового четырёхтактного двигателя 186F на 9 л.с. — мотора воздушного охлаждения, который ставят на тяжёлые мотоблоки, мототракторы, генераторные установки и мотопомпы. Деталь поставляется собранной: клапаны, направляющие втулки, пружины и тарелки уже установлены, поэтому после дефектовки цилиндра и поршня двигатель можно закрывать сразу, без отдельной сборки клапанного механизма.

Конструкция

Корпус отлит из алюминиевого сплава — такой металл быстро отводит тепло от камеры сгорания, а для мотора с воздушным обдувом это принципиально. Посадочная плоскость обработана под прокладку цилиндра, впускной и выпускной каналы выведены на боковую сторону под коллекторы, по периметру идут отверстия под шпильки блока и резьбовые бобышки под клапанную крышку. Клапаны зафиксированы сухарями, пружины сжаты, так что перед монтажом головку не нужно разбирать и перебирать.

Почему важны «три болта»

У моторов серии 186F существует две несовместимые между собой версии верхней части, и различают их по креплению клапанной крышки: на одной она держится на двух болтах, на другой — на трёх. Перед вами трёхболтовое исполнение, которое работает в паре с длинной форсункой; двухболтовые головки рассчитаны на короткую. Поменять варианты местами не получится — не совпадут ни посадочные места, ни сама крышка.

Что проверить перед покупкой

• Снимите клапанную крышку на своём двигателе и пересчитайте болты крепления — под эту головку их должно быть три.
• Сравните форсунку: трёхболтовая верхняя часть работает с длинным исполнением распылителя.
• Сверьте мощность мотора — деталь рассчитана на 9-сильный 186F, у 178F и 192F другая геометрия камеры и каналов.
• Приложите старую головку и сравните расположение впускного и выпускного каналов, а также шаг отверстий под шпильки.
• Подготовьте новую прокладку и уплотнения: обжатые старые после снятия герметичность уже не держат.

Когда деталь меняют

Падение компрессии и прогар в зоне прокладки, трещины между сёдлами после перегрева, разбитые направляющие и стук клапанов, сорванная резьба под шпильки или под форсунку, повело плоскость после заклинивания — в таких случаях замена целиком выходит быстрее и предсказуемее ремонта старой детали. Отдельный плюс собранного варианта в том, что не приходится искать клапаны, пружины и сухари по отдельности и притирать их вручную.

Установка

Плоскость цилиндра перед монтажом очищают от остатков старой прокладки, шпильки протягивают динамометрическим ключом крест-накрест в несколько проходов, затем выставляют тепловые зазоры клапанов на холодном моторе и прокачивают топливную магистраль. После первых часов работы крепёж и зазоры проверяют повторно — на воздушном охлаждении металл прирабатывается, и момент затяжки немного уходит.

Держать такую головку в запасе стоит тем, кто круглый сезон нагружает мотоблок или генератор на 186F: перегрев и длительная работа под нагрузкой — главные причины, по которым верхнюю часть мотора приходится обновлять, а собранный узел возвращает технику в строй за один вечер.
