Глушитель дизельного двигателя 186F 9 л.с. для мотоблока и генератора 5 кВт

Глушитель для дизельного двигателя 186F 9 л.с.

Выпускной узел коробчатого типа для одноцилиндровых четырёхтактных дизелей 186F с воздушным охлаждением. Двигатели этой серии рабочим объёмом около 418 см³ и мощностью порядка 9 л.с. ставят на тяжёлые дизельные мотоблоки и на генераторные установки на 5–6 кВт, так что одна и та же деталь закрывает сразу два направления ремонта: садово-огородную технику и автономное электроснабжение.

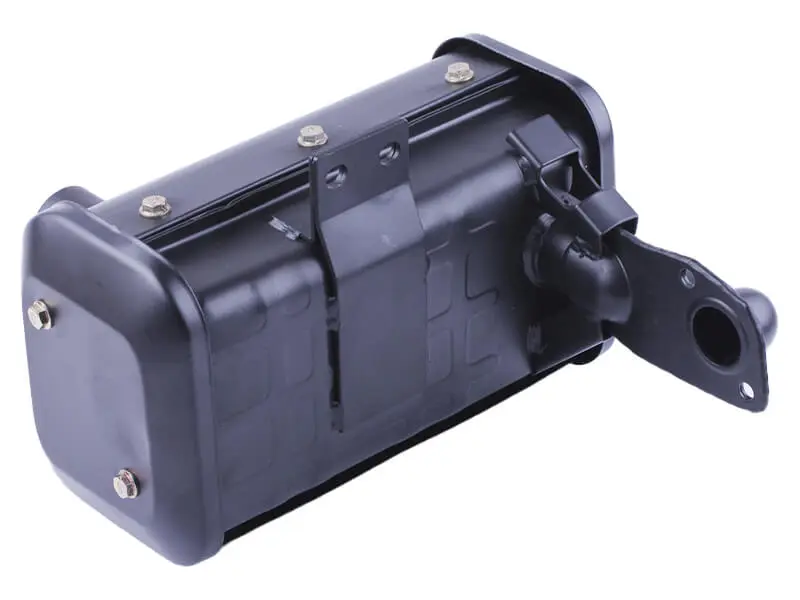

Корпус стальной, прямоугольный, со скруглёнными торцами и продольными рёбрами жёсткости по боковинам. Половины стянуты по периметру болтами с шестигранными головками, снаружи нанесено чёрное термостойкое покрытие, рассчитанное на постоянный нагрев от выпускных газов дизеля. Крупный коробчатый формат даёт большой внутренний объём: газ успевает расшириться и потерять скорость, а характерный резкий хлопок одноцилиндрового мотора превращается в ровный приглушённый выхлоп.

Вход выполнен коротким изогнутым патрубком с плоским фланцем под два болта — он садится напрямую на выпускное окно головки цилиндра. Сверху корпуса закреплена монтажная пластина с отверстиями под кронштейн: она принимает на себя вес детали и разгружает фланец от вибрации, из-за которой чаще всего и трескаются посадочные ушки. Выпуск выведен вбок и ниже уровня фланца, поэтому горячий поток уходит в сторону от рамы техники и от оператора.

Преимущества

• Монтажная пластина с кронштейном держит корпус во второй точке: фланец не работает на излом, а резьба на головке цилиндра не разбивается от постоянной тряски.
• Большой внутренний объём коробчатого корпуса заметно сглаживает выхлоп одноцилиндрового дизеля — генератор в закрытом дворе или под навесом слышно спокойнее.
• Термостойкое покрытие стального корпуса не сходит пятнами после первых часов работы и дольше сдерживает ржавчину на технике, которая зимует в неотапливаемом сарае.
• Боковой выпуск ниже фланца уводит горячие газы от бака, кожуха и жгута проводки — на компактных генераторных рамах это критично.

Когда меняют глушитель

Самая частая причина — прогар корпуса или сквозная ржавчина по нижнему шву: техника начинает звучать резко и громко, из щели летит копоть. Вторая типичная история — обломанные ушки фланца и сорванная резьба шпилек после долгой работы на вибрации; узел начинает подтравливать выхлоп прямо у головки, и в зоне выпуска появляется чёрный налёт. Третья ситуация — забитые нагаром внутренние камеры: двигатель хуже держит обороты под нагрузкой, дымит и греется сильнее обычного. Во всех трёх случаях выпускной узел меняют в сборе: прогоревший тонкий металл сварной шов уже не держит, а заплатка отваливается за несколько смен.

Как подобрать замену

• Серия двигателя: деталь рассчитана на дизели 186F и близкие по посадочным размерам моторы этого семейства.
• Фланец: снимите старый узел и сверьте форму фланца, количество болтов и межцентровое расстояние отверстий.
• Входной патрубок: диаметр и направление изгиба должны без натяга совпасть с выпускным окном головки цилиндра.
• Монтажная пластина: кронштейн на раме мотоблока или генератора должен попадать в её крепёжные отверстия.
• Свободное место: на генераторной раме проверьте зазор до топливного бака, кожухов и проводки, на мотоблоке — до рулевой колонки и крыла.

При установке используйте новую прокладку выпуска и по возможности свежие шпильки с гайками: старые после многих циклов нагрева вытягиваются и начинают пропускать газы. Наживите фланец от руки, затем поставьте кронштейн, выровняйте корпус по месту и только после этого протягивайте крепёж окончательно, крест-накрест и равномерно — так корпус не перекосит и фланец ляжет плотно. После первого прогрева дайте двигателю остыть и подтяните соединения повторно, а дальше проверяйте затяжку при каждом сезонном обслуживании: на одноцилиндровом дизеле крепёж выпуска ослабевает быстрее остальных резьбовых соединений.
