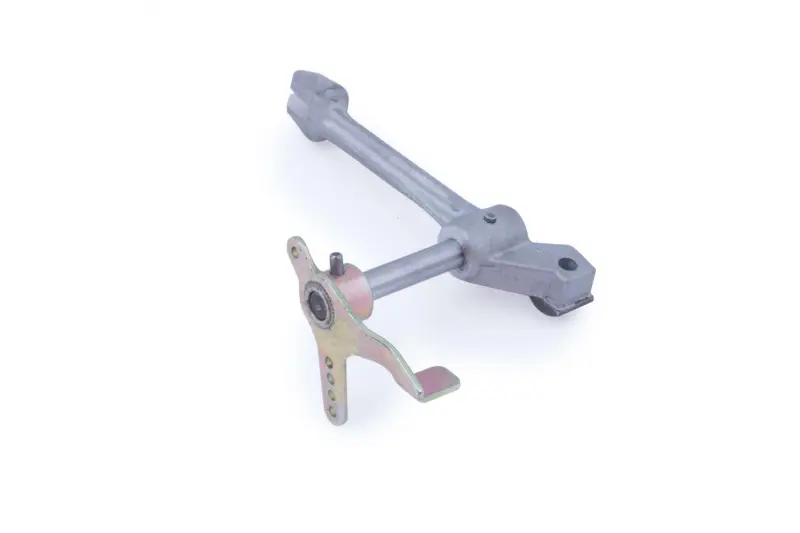

Рейка топливная в сборе для мотоблока 178F/186F (6/9 л.с.)

Рейка топливная для дизельных двигателей 178F/186F

Привод рейки топливного насоса отвечает за регулирование оборотов одноцилиндровых дизелей воздушного охлаждения 178F мощностью 6 л.с. и 186F мощностью 9 л.с. Через этот механизм центробежный регулятор двигателя управляет количеством топлива, которое насос высокого давления подаёт на форсунку. От состояния детали напрямую зависят ровный холостой ход, отзывчивость на нагрузку и способность мотоблока держать заданные обороты при работе с фрезой, плугом или прицепом.

Конструкция комплекта

Механизм состоит из литого алюминиевого рычага с вилкой, посаженного на общий вал, и наружного стального рычага с антикоррозионным цинковым покрытием. Вилка внутри картера опирается на муфту регулятора, вал выходит наружу через уплотнение, а внешний рычаг с рядом отверстий служит точкой крепления пружины регулятора и тяги управления подачей. Пружина на валу удерживает механизм в исходном положении и убирает лишний люфт в приводе.

Что даёт исправный привод рейки

• Литой алюминиевый рычаг держит знакопеременную нагрузку без деформации, поэтому ход рейки остаётся полным, а обороты не «плавают» под нагрузкой.
• Цинковое покрытие наружного рычага защищает деталь от коррозии при работе во влаге, пыли и при подтёках топлива.
• Ряд отверстий на наружном рычаге позволяет менять точку зацепа пружины и тяги, то есть точнее настроить характеристику регулятора под конкретный двигатель.
• Возвратная пружина обеспечивает чёткий возврат к минимальной подаче: двигатель уверенно сбрасывает обороты и корректно глушится.

Когда ставят новый механизм

Замену выполняют, если обороты самопроизвольно колеблются, двигатель не набирает мощность под нагрузкой или не сбрасывает обороты после её снятия. Типичные причины — выработка вилки в месте контакта с муфтой регулятора, разбитые отверстия под пальцы тяг, погнутый наружный рычаг после неаккуратной разборки картера, растянутая или потерянная пружина, закисший в посадочном месте вал. Часто дефект обнаруживают уже при переборке двигателя или ремонте топливного насоса, когда картер вскрыт и механизм доступен для осмотра.

Подбор и установка

Перед покупкой снимите старый механизм и сравните длину рычага, диаметр вала, форму вилки и расположение отверстий на наружной пластине: у разных серий китайских дизелей встречаются отличия по геометрии. Монтаж выполняют при снятой боковой крышке картера — вилку заводят на муфту регулятора, вал вставляют в посадочные отверстия и проверяют, что он проворачивается свободно, без закусывания. Уплотнение вала на этом этапе разумно поставить новое, иначе по нему пойдёт течь масла. После сборки наружный рычаг соединяют с рейкой насоса и тягой управления, проверяют полный ход от минимальной подачи до максимальной и только затем выставляют максимальные обороты ограничительным винтом.

Такой механизм стоит держать в ремонтном комплекте, если мотоблок, мототрактор или дизельный генератор с двигателем 178F/186F работает сезонно и с полной нагрузкой. Восстановление точного управления подачей топлива возвращает двигателю ровную работу, предсказуемую тягу и корректный запуск после длительного простоя.
