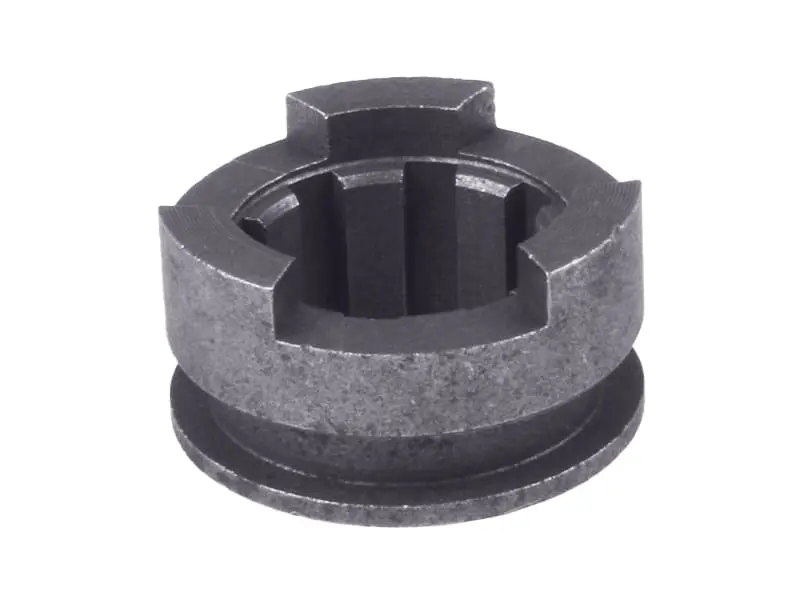

Муфта левой полуоси мототрактора, кулачковая шлицевая

Муфта левой полуоси мототрактора

Привод левого ведущего колеса мототрактора замыкается именно через эту деталь: она соединяет вал дифференциала с левой полуосью и позволяет включать или размыкать передачу вращения на эту сторону. Относится к трансмиссионной группе коробки передач мототрактора и ставится взамен изношенной при ремонте моста.

Конструкция

Корпус стальной, внутри нарезаны прямые шлицы — по ним деталь надевается на вал и свободно скользит вдоль оси. С торца выполнены массивные кулачки, которые входят в ответные пазы и жёстко замыкают передачу вращения без проскальзывания. Снаружи проточена кольцевая канавка: в неё заходит вилка механизма включения, и при перемещении рычага муфта сдвигается вдоль вала, соединяя или разъединяя полуось. Такая схема зацепления рассчитана на ударные нагрузки, характерные для работы с плугом, фрезой и прицепом.

Когда нужна замена

• Кулачки скруглились или выкрошились — привод самопроизвольно выщёлкивается под нагрузкой.
• Разбиты шлицы, деталь проворачивается на валу, и колесо не получает тягу.
• Появился металлический стук и рывки при трогании или развороте.
• Канавка под вилку выработана, включение стало тугим или неполным.
• Муфта клинит на шлицах и не возвращается в исходное положение.

Как подобрать

Основные размеры сверяют со снятой деталью: наружный диаметр, высоту, посадочный диаметр по шлицам, их количество, а также число и форму торцевых кулачков и ширину кольцевой канавки под вилку. Важно учитывать сторону установки — левая и правая муфты в трансмиссии мототрактора не всегда взаимозаменяемы, поэтому сравнивать нужно именно с деталью левой стороны. Если мототрактор собран на базе мотоблочной коробки, ориентируйтесь на исполнение узла своей машины, а не на общее название модели.

Установка и обслуживание

Замена выполняется со снятием крышки корпуса и выемкой полуоси. Перед сборкой посадочное место на валу очищают от заусенцев и старой смазки, проверяют состояние вилки включения и сопрягаемой кулачковой части: если встречные зубья тоже скруглены, новая муфта прослужит недолго. Шлицы смазывают трансмиссионным маслом, деталь устанавливают без перекоса и проверяют, что она перемещается от руки без закусывания, а привод включается на всю глубину зацепления. После сборки контролируют уровень масла в корпусе и состояние сальника полуоси — подтекание быстро приводит к сухой работе шлицев и повторному износу.

Исправная муфта возвращает мототрактору уверенную тягу на обоих колёсах, убирает рывки при включении привода и снимает риск того, что передача выключится прямо в борозде. Держать такую деталь в запасе имеет смысл всем, кто регулярно работает с навесным оборудованием и серьёзно нагружает трансмиссию.
