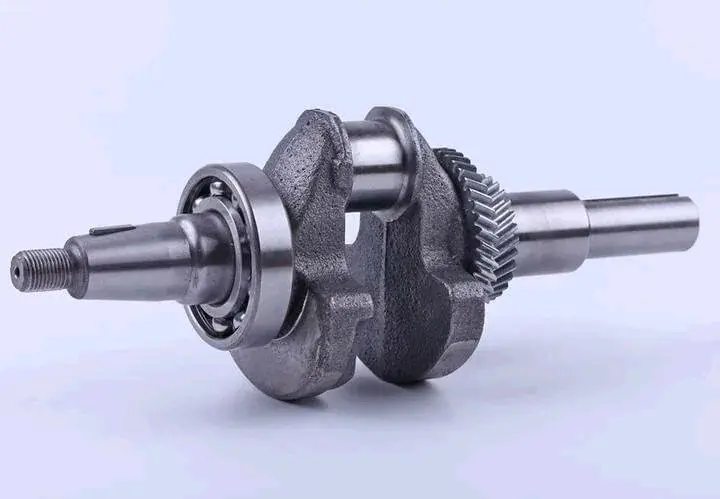

Коленвал для мотоблока 188F (13Hp) под шпонку, с шестернями и подшипником AMG-2

Коленвал для двигателя мотоблока 188F (13Hp), исполнение под шпонку, с шестернями и подшипником. Обозначение — AMG-2. Он принимает усилие от поршня через шатун и превращает возвратно-поступательное движение во вращение, которое двигатель передаёт приводу техники. От состояния шеек, опор и посадочных поверхностей зависит работа кривошипного механизма: повреждения здесь могут сопровождаться стуком, вибрацией и потерей нормального масляного зазора.

Конструкция и исполнение

Вал имеет коренные шейки, смещённую относительно оси вращения шатунную шейку и массивные щёки с противовесами. На одном конце выполнены конусный участок и резьба, на другом — ступенчатый цилиндрический участок. Шпоночное соединение фиксирует взаимное положение вала и установленной на нём сопряжённой детали. Поэтому при подборе имеют значение не только диаметр конца вала, но и форма посадки, длина выступающей части, положение и размеры паза.

Шестерни участвуют в передаче вращения внутри двигателя, а подшипник служит опорой коленвала. Их наличие не отменяет проверки сопряжений: зубчатые передачи должны совпадать по геометрии и расположению, а подшипник — правильно садиться в картер. Неподходящая посадка способна вызвать люфт либо чрезмерный натяг; смещённая шестерня нарушает зацепление и может повредить соседние детали.

Когда нужна замена

Коленвал проверяют при стуке в нижней части двигателя, заметном люфте, повреждении подшипника или после заклинивания. Причиной замены могут стать задиры и износ шатунной шейки, повреждённая резьба, разбитый шпоночный паз, трещины либо недопустимое биение. Один только шум ещё не определяет неисправность: сходные признаки дают шатун и опоры, поэтому решение принимают после разборки, осмотра и измерений. Масляное голодание и загрязнения в смазке могут повредить даже правильно подобранный новый вал.

Что сверить со снятым валом

Сопоставьте общую длину, диаметры и длину шеек, расположение опор, форму обоих концов, резьбу и шпоночные пазы. Отдельно проверьте посадку шатуна, смещение шатунной шейки относительно оси и поверхности, по которым работают сальники. У шестерён сравните количество и направление зубьев, ширину и положение на валу; у подшипника — маркировку и посадочные размеры. Совпадение обозначения двигателя не заменяет эту проверку: различия в исполнении вала могут помешать сборке картера или установке привода.

Особенности установки

Замена требует разборки двигателя и доступа к шатуну и опорам. После снятия старого вала осматривают шатун, посадочные места в картере, сопряжённые шестерни, шпонку и сальники. Повреждённые детали заменяют; для сборки подготавливают уплотнения разобранных соединений. Состояние сопряжённых поверхностей особенно важно: изношенная опора или повреждённый шатун быстро испортят новый коленвал.

При сборке смазывают трущиеся поверхности, соблюдают метки газораспределения и значения зазоров и моментов затяжки из руководства двигателя. Усилие при посадке подшипника передают через кольцо, которое устанавливают с натягом, не через тела качения. После сборки проверяют осевое перемещение и плавность вращения вручную. Заедание, перекос или контакт противовесов с соседними деталями требуют устранения причины до запуска двигателя.
