Маховик мотоблока 178F/186F (6/9 л.с.) AMG-4

Маховик для мотоблока с обозначением двигателей 178F/186F (6/9 л.с.), AMG-4. Устанавливается на коленчатый вал и помогает поддерживать равномерное вращение между рабочими тактами двигателя. Его инерция сглаживает пульсации крутящего момента: после рабочего хода накопленная энергия поддерживает движение механизма в остальных тактах.

Конструкция и назначение

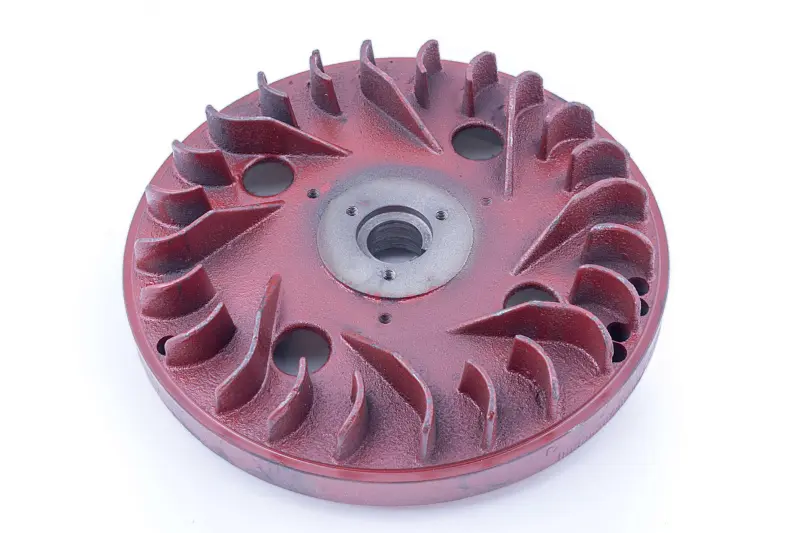

Деталь имеет круглую форму, центральное посадочное отверстие и лопатки на боковой поверхности. Лопатки при вращении создают поток воздуха для охлаждения двигателя. Поэтому при подборе имеют значение не только посадка на вал, но и форма лопаток, общая высота маховика и свободное пространство внутри кожуха. Кожух участвует в направлении воздушного потока и должен правильно располагаться относительно установленной детали.

В центральной части расположена обработанная посадочная зона с небольшими отверстиями, а дальше от центра — крупные круглые отверстия. Их расположение стоит сравнить со снятым маховиком, особенно если к нему крепятся сопряжённые детали.

Когда требуется замена

Повод для осмотра маховика — появившаяся вибрация, биение, следы касания кожуха или повреждение лопаток. Трещины, сколы и разбитая посадка требуют отдельного внимания: вращающаяся деталь должна сохранять целостность и надёжно удерживаться на валу. Необычный шум сам по себе ещё не доказывает неисправность маховика, поэтому одновременно проверяют его крепление и состояние сопряжённых поверхностей.

Повреждения могут возникнуть после удара, ослабления крепежа или снятия неподходящим инструментом. Отломанная лопатка способна нарушить баланс, а деформированная посадка — вызвать биение даже после затяжки. Не стоит пытаться устранить такие дефекты усиленной затяжкой или подгонкой ударами.

Что сверить при подборе

• Исполнение двигателя и конструкцию снятого маховика: одного совпадения мощности недостаточно.
• Диаметр, профиль и глубину центральной посадки, а также способ фиксации на коленчатом валу.
• Наружный диаметр, общую высоту и положение лопаток относительно кожуха.
• Количество и расположение крепёжных отверстий, места соединения с деталями, которые переносятся со старого маховика.

Несовпадение посадки мешает правильной фиксации на валу. Ошибка по габаритам может привести к касанию неподвижных частей, а отличия крепёжных отверстий — помешать сборке. Сравнивать следует очищенные поверхности: грязь и следы повреждений затрудняют оценку сопряжения.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. После снятия мешающих доступу деталей маховик демонтируют подходящим съёмником. Нельзя использовать лопатки как опору для рычага или наносить по ним удары. До сборки осматривают конец коленчатого вала, посадочные поверхности, крепёж и шпонку, если она предусмотрена конструкцией; повреждённые сопряжённые детали заменяют.

Новый маховик устанавливают с правильным совмещением посадки и фиксирующих элементов. Крепёж затягивают моментом, указанным для конкретного двигателя. Затем проверяют отсутствие зацепления за кожух при проворачивании и возвращают снятые защитные детали. При первом запуске контролируют посторонний шум и вибрацию; при их появлении двигатель останавливают и проверяют сборку.
