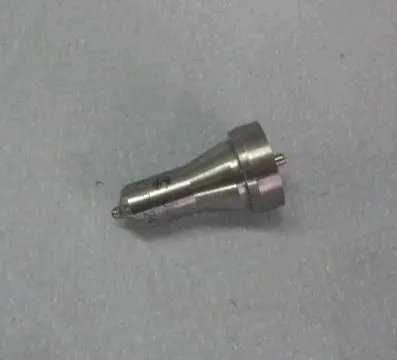

Распылитель форсунки мотоблока 186F (9 л.с.), короткий, AMG-3

Распылитель форсунки для мотоблока с двигателем 186F (9 л.с.), короткое исполнение, обозначение AMG-3. Устанавливается в форсунку и участвует в подаче топлива в камеру сгорания: через распыляющую часть топливо поступает мелкими струями, чтобы смешиваться с воздухом. От состояния распылителя зависят качество распыла, четкость прекращения впрыска и равномерность работы двигателя.

Когда требуется замена

Повод проверить распылитель — затрудненный запуск, нестабильная работа, усиленное дымление и снижение тяги. Такие проявления могут возникать при загрязнении распыляющих отверстий, износе сопряженных поверхностей или подклинивании иглы. Если форсунка подтекает после окончания впрыска, топливо сгорает хуже, а на распыляющей части быстрее образуется нагар.

По одному дымному выхлопу неисправность не определяют: сходные симптомы бывают при других нарушениях подачи топлива и состояния двигателя. Решение о замене принимают после проверки форсунки на стенде. Оценивают распыл, герметичность и давление открытия — это помогает отличить неисправный распылитель от необходимости регулировки форсунки.

Что сверить при подборе

Короткое исполнение — существенный признак подбора. Совпадения обозначения двигателя недостаточно: распылитель должен соответствовать корпусу установленной форсунки. У детали вытянутая ступенчатая форма с расширенной частью со стороны посадки и узким распыляющим концом. Сравнивать нужно всю геометрию, а не только очертания наконечника.

• Сверьте общую длину снятого распылителя и расположение его посадочных уступов.
• Сопоставьте диаметры сопряжения, форму торцов и положение установочных элементов.
• Проверьте выступание распыляющей части и обозначения непосредственно на старой детали.
• Учитывайте исполнение корпуса форсунки: деталь должна занимать штатное положение без доработки посадки.

Неподходящая длина или форма посадки мешает правильной сборке и может нарушить герметичность. Даже если распылитель удается закрепить, это не подтверждает правильное положение его конца в камере сгорания. Подгонять деталь стачиванием или компенсировать различия случайными шайбами нельзя.

Установка и проверка

Замену выполняют с соблюдением чистоты: до разборки очищают наружную часть форсунки и место ее установки, а открытые топливные соединения защищают от пыли. Точные поверхности распылителя чувствительны к загрязнению; абразивы, грубая зачистка и попытки прочистить отверстия случайной проволокой могут повредить их. Если распылитель поставляется с подобранной иглой, ее не переставляют из другой пары.

При разборке осматривают корпус, прижимные поверхности и уплотнение форсунки в головке двигателя. Поврежденные уплотнения заменяют, одноразовые — устанавливают новые согласно устройству двигателя. Сборку и затяжку выполняют по требованиям конкретной форсунки, сохраняя правильное положение деталей.

После замены форсунку проверяют и при необходимости регулируют на стенде. Распылитель сам по себе не задает правильное давление открытия собранной форсунки. Проверять струю рукой запрещено: топливо под высоким давлением может проникнуть под кожу. После установки на двигатель контролируют герметичность соединений и устойчивость работы.
