Вал главный КПП мотоблока 178F/186F (6/9Hp), Z-6, L-250, AMG-2

Главный вал КПП мотоблока 178F/186F (6/9Hp) служит для передачи вращения внутри коробки передач. Он удерживает сопряжённые детали в заданном положении и работает под нагрузкой вместе с шестернями и опорами. В обозначении вала указаны Z-6, L-250 и AMG-2. При ремонте подбирают вал под конкретное исполнение коробки: совпадение обозначения двигателя само по себе не заменяет сверку снятой детали.

Конструкция и назначение

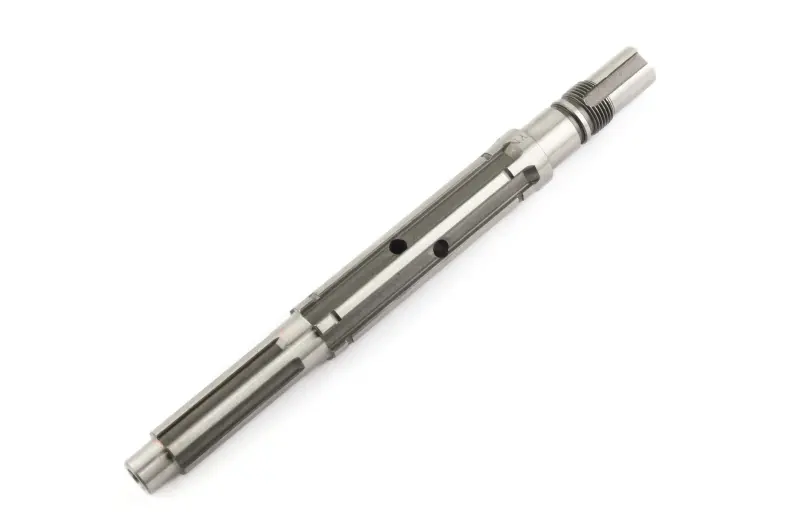

Вал имеет ступенчатую форму, продольные шлицевые участки, гладкие посадочные поверхности, отверстия и резьбовой участок у одного конца. Уступы разделяют зоны установки сопряжённых деталей. Шлицевое соединение передаёт вращение между валом и установленными на нём деталями, поэтому состояние его граней влияет на люфт и работу передачи под нагрузкой.

Для правильной сборки имеют значение не только общая длина, но и расположение каждой посадки относительно торцов и уступов. Даже небольшое отличие в этих местах может помешать установке подшипника, фиксатора или шестерни в предусмотренное положение. Резьба также должна совпадать с ответной крепёжной деталью.

Когда вал требует замены

Поводом для осмотра служат стуки при изменении нагрузки, заметный люфт сопряжений, повреждение шлицев или затруднённое вращение после разборки и проверки опор. На снятом валу ищут задиры, трещины, следы проворачивания подшипника на посадке, смятые грани и повреждённые витки резьбы. Изгиб проверяют измерением биения, а не только осмотром.

Шум коробки ещё не указывает именно на вал: похожие симптомы дают изношенные подшипники и шестерни. Поэтому при разборке проверяют детали, которые с ним сопрягаются. Установка нового вала в изношенное ответное соединение оставляет люфт и может ускорить повторный износ. Повреждённые сопряжённые детали заменяют по результатам осмотра.

Что сверить при подборе

• Общую длину, диаметры гладких посадок и расстояния между уступами.
• Количество, профиль и длину шлицев на каждом участке, а также их расположение.
• Диаметр и шаг резьбы, форму обоих концов вала.
• Расположение отверстий и мест фиксации относительно посадок.
• Сочетание вала с подшипниками, шестернями и крепежом конкретной коробки.

Сравнивать лучше по нескольким сохранившимся поверхностям: сильно изношенная посадка уже не отражает первоначальный размер. Если старый вал повреждён, размеры уточняют по документации коробки и сопряжённым деталям. Неподходящее исполнение нельзя компенсировать затяжкой крепежа или установкой случайных шайб.

Особенности замены

При разборке сохраняют порядок шестерён, втулок, шайб и фиксаторов, предусмотренных конструкцией КПП. Посадочные поверхности очищают и проверяют на заусенцы. Подшипники устанавливают подходящей оправкой, передавая усилие через кольцо, которое садится с натягом; ударять по резьбовому концу вала нельзя.

После сборки проверяют фиксацию деталей, осевой люфт по требованиям коробки и свободное вращение без заеданий. Затем проверяют включение передач и смазку согласно инструкции мотоблока. Перекос подшипника, неверный порядок шайб или неправильная посадка шестерни способны вызвать нагрев, шум и повреждение нового вала.
