Ящик под АКБ для мотоблока 178F/186F (6/9 л.с.) AMG-3, красный

Ящик под АКБ для мотоблока 178F/186F (6/9 л.с.) AMG-3 служит опорой и местом крепления аккумулятора. Он удерживает батарею в отведённом положении, чтобы она не смещалась при движении и вибрации двигателя. При подборе такой детали важны посадка аккумулятора и совпадение креплений с рамой: одного обозначения двигателя недостаточно, чтобы проверить установку на конкретную машину.

Конструкция и крепление

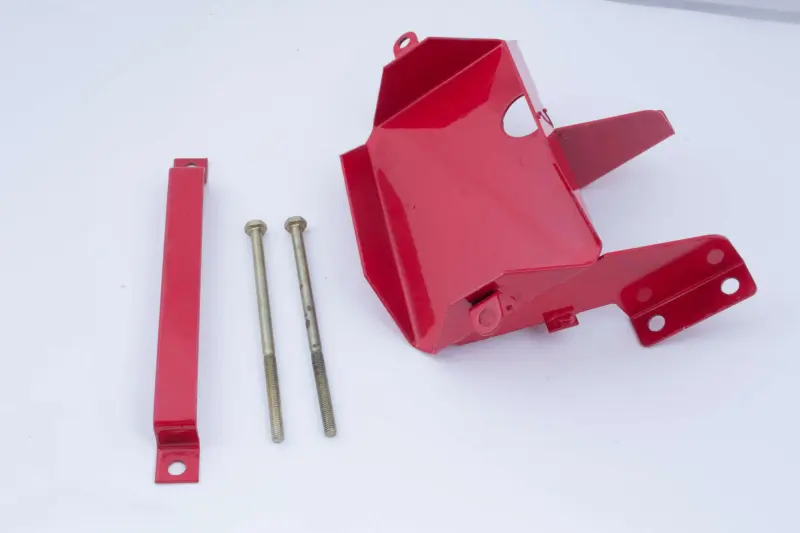

Красный корпус выполнен с открытым верхом, отогнутыми стенками и выступающими монтажными кронштейнами с отверстиями. Стенки ограничивают боковое перемещение батареи, а кронштейны позволяют закрепить ящик на технике. Открытая конструкция оставляет доступ к аккумулятору для снятия и проверки его крепления. Прижим должен удерживать батарею без перекоса и чрезмерного давления на её корпус.

При осмотре места установки учитывайте не только сам ящик, но и пространство над ним. Клеммам и проводам нужен свободный зазор: контактные выводы не должны касаться прижима, стенок или соседних деталей. Кабели должны подходить к батарее без натяжения и резких перегибов, а доступ к крепежу — позволять снять аккумулятор без повреждения проводки.

Когда требуется замена

Ящик меняют при трещинах возле креплений, деформации опорной части, повреждении кронштейнов и сильной коррозии. Разбитые отверстия или ослабленный прижим могут проявляться стуком и заметным перемещением батареи. Если крепёж затянут, а аккумулятор продолжает качаться вместе с опорой, стоит проверить сам корпус ящика и точки его соединения с рамой.

Причиной повреждений бывают постоянная вибрация, удары и эксплуатация с ослабленными болтами. Следы трения на аккумуляторе помогают найти места, где он соприкасается со стенками или прижимом. Вместе с ящиком осмотрите крепёж, состояние резьбы, изоляцию кабелей и защитные колпачки клемм. Повреждённые крепёжные детали заменяют, чтобы новая опора не получила тот же люфт.

Что сверить при подборе

• Сопоставьте длину и ширину посадочного места с основанием аккумулятора, а высоту стенок — с формой его корпуса.
• Проверьте расположение, диаметр и расстояния между монтажными отверстиями на старом ящике и раме.
• Сравните направление кронштейнов, вылет креплений и положение батареи относительно соседних деталей.
• Убедитесь, что прижим подходит по длине и форме, а клеммы остаются свободными после его установки.

Установка и проверка

Работу выполняют с остановленным двигателем и отключённым аккумулятором. Сначала освобождают батарею от прижима и вынимают её, затем снимают старый ящик. Места крепления очищают и проверяют на трещины и деформацию. Новый корпус сначала примеряют без аккумулятора: отверстия должны совмещаться без подтягивания перекошенных кронштейнов болтами.

После закрепления ящика устанавливают батарею, фиксируют её прижимом и проверяют отсутствие качания. Усилие затяжки выбирают по требованиям техники и крепежа. Слишком тесная посадка может повредить корпус аккумулятора, а свободная — оставить ему ход при вибрации. Завершают установку проверкой зазоров вокруг клемм и прокладки кабелей; после первых работ на мотоблоке повторно проверяют крепления.
