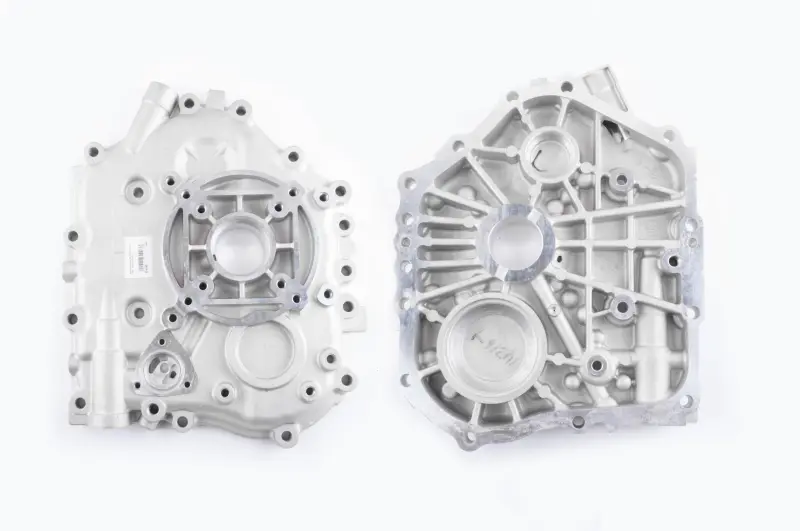

Крышка блока двигателя мотоблока 178F/186F (6/9Hp) AMG-3

Крышка блока двигателя мотоблока 178F/186F (6/9Hp) AMG-3 закрывает боковую часть картера и образует с блоком разъёмное соединение. От состояния её корпуса, посадочных мест и поверхности прилегания зависит герметичность этого соединения. При ремонте такую крышку подбирают по исполнению снятой детали: совпадения обозначения двигателя недостаточно, если отличаются отверстия, контур или внутренние посадки.

Конструкция и причины замены

У крышки сложный контур, крепёжные отверстия по периметру, круглые посадочные участки и внутренние рёбра. При подборе имеют значение обе стороны: наружная форма определяет расположение выступающих частей, а внутренняя — сопряжение с деталями внутри картера. Даже небольшое отличие в глубине посадки может помешать правильной сборке.

Крышку меняют при трещинах, сколах возле креплений, повреждении посадочных поверхностей или деформации плоскости стыка. Причиной могут стать удар, перекос при сборке либо чрезмерное усилие затяжки. Разбитое посадочное место также требует внимания: установка новой сопряжённой детали в повреждённый корпус не устраняет причину люфта.

Следы масла вдоль стыка — повод проверить соединение, но сами по себе они ещё не означают, что нужен новый корпус. Сначала осматривают уплотнение, крепёж и поверхность прилегания. Если масло выходит через трещину или плоскость повреждена настолько, что нормально уплотнить стык нельзя, замена крышки становится обоснованной.

Что сверить со снятой крышкой

• Контур прилегания к блоку, расположение каждого крепёжного отверстия и направляющих.
• Диаметры и глубину круглых посадочных мест, расположение отверстий под выходящие валы.
• Внутренние выступы и рёбра, чтобы они не мешали сопряжённым деталям.
• Форму уплотнения и расположение каналов на стыке: после сборки они должны оставаться открытыми.

Сравнивайте детали на очищенных поверхностях. Остатки прокладки и герметика могут скрывать кромки отверстий и мешать измерениям. Отдельно проверьте зоны вокруг болтов: похожий общий силуэт не исключает смещения одного крепления. Не пытайтесь компенсировать несовпадение рассверливанием отверстий или притягиванием крышки болтами.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, предварительно очистив место разборки и слив масло, которое может вытечь при снятии крышки. При демонтаже сохраняют порядок расположения направляющих, шайб и других снятых деталей. Не поддевают стык инструментом так, чтобы оставить вмятины на уплотняемой поверхности.

Перед сборкой осматривают сопряжённые валы, подшипники и уплотнения, которые открываются после снятия крышки. Изношенные уплотнения заменяют, остатки старой прокладки удаляют без повреждения плоскости. Способ уплотнения, необходимость герметика, порядок затяжки и усилие для болтов выбирают по руководству конкретного двигателя.

Крышка должна садиться ровно, без принудительного стягивания перекошенных деталей. После затяжки проверяют свободное вращение механизма, затем восстанавливают уровень масла и контролируют стык при пробном запуске. Неправильная посадка может вызвать течь, зажатие валов и повреждение сопряжённых деталей; обнаруженный перекос устраняют до запуска.
