Прокладка воздушного фильтра мотоблока 178F (6Hp) AMG-2

Прокладка воздушного фильтра мотоблока 178F (6Hp) AMG-2 уплотняет соединение в месте установки фильтра. Она нужна, чтобы сопрягаемые поверхности плотно прилегали друг к другу и через стык не проходил воздух в обход предусмотренного пути. При обслуживании воздушного фильтра состояние этого уплотнения стоит проверять вместе с креплением корпуса: даже чистый фильтр не устраняет негерметичность рядом с ним.

Форма и назначение

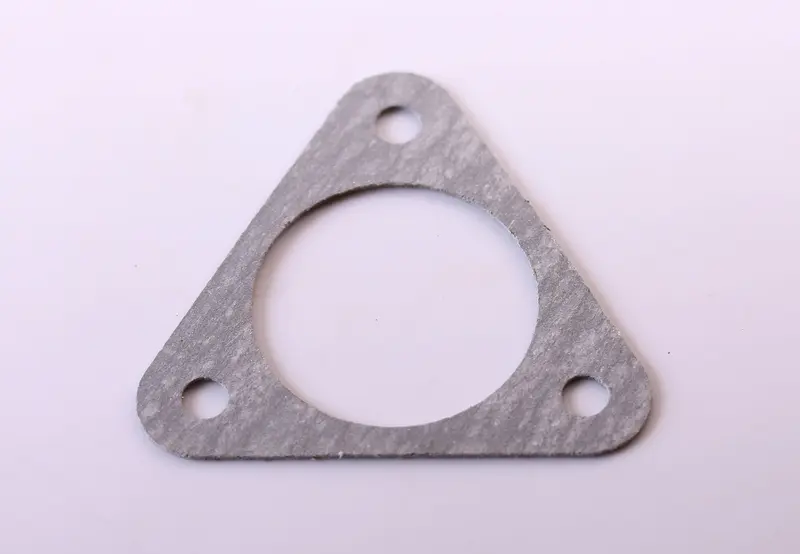

Прокладка имеет треугольный контур с закруглёнными углами, одно большое круглое отверстие в центре и три небольших крепёжных отверстия по краям. Центральное отверстие оставляет свободным воздушный проход, а наружная часть располагается между соединяемыми поверхностями. При установке необходимо совместить весь контур: крепёж должен проходить свободно, а край прокладки не должен выступать внутрь канала.

Когда требуется замена

Поводом заменить прокладку служат разрывы, трещины, повреждённые края и участки, где уплотнение смялось или перестало сохранять целостность. После разборки старая прокладка иногда остаётся частично приклеенной к обеим поверхностям и рвётся при разделении деталей. Собирать соединение из её отдельных фрагментов нельзя: между ними останутся проходы для воздуха. Следы пыли за стыком также дают повод проверить плотность соединения, хотя сами по себе не указывают только на прокладку.

Что сверить при подборе

Сопоставьте новую прокладку со снятой и с посадочной поверхностью корпуса. Проверьте наружный контур, диаметр центрального отверстия, расположение и размер трёх крепёжных отверстий, расстояния между их центрами. Отдельно сверяют толщину по требованиям соединения: сильно сжатая старая прокладка не всегда позволяет точно определить первоначальную толщину. Совпадения одного обозначения двигателя недостаточно, если установлен другой корпус фильтра.

Правильно подобранное уплотнение ложится на место без натяжения, складок и перекоса. Не стоит растягивать отверстия крепежом или подрезать центральный проход, чтобы приспособить неподходящую деталь. Смещённая прокладка может частично перекрыть канал, а несовпадающий контур оставит участок стыка без уплотнения. Проверка посадки до окончательной сборки позволяет обнаружить такую ошибку сразу.

Особенности установки

Работайте на остановленном и остывшем двигателе. После снятия корпуса аккуратно удалите остатки прежней прокладки, не повреждая плоскости и не допуская попадания крошек во впускной канал. Очистите сопрягаемые поверхности и осмотрите их на трещины, сколы и деформацию. Одновременно проверьте крепёж и состояние корпуса фильтра: новая прокладка не компенсирует треснувший фланец или ослабленное соединение.

Уложите прокладку без складок, совместите отверстия и наживите крепёж. Подтягивайте его равномерно, соблюдая порядок и усилие из инструкции к двигателю. Чрезмерная затяжка может повредить уплотнение или корпус. Герметик применяют только тогда, когда это предусмотрено инструкцией по сборке. После установки убедитесь, что корпус прилегает ровно, прокладка не выдавлена из стыка, а крепление не имеет люфта.
