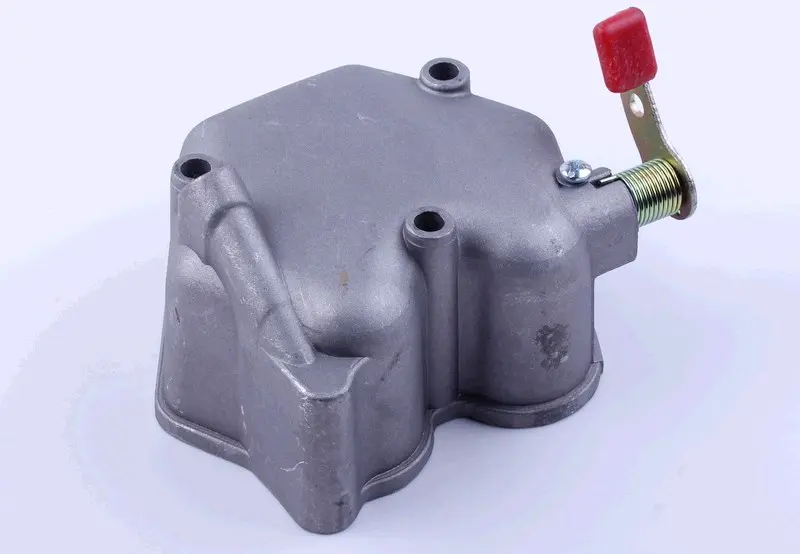

Крышка клапанов ZUBR 186F под 3 болта AMG-2

Крышка клапанов ZUBR 186F AMG-2 с креплением под три болта закрывает клапанный механизм на головке двигателя. Она удерживает масло внутри закрытой полости и защищает механизм от загрязнений. Плотность соединения зависит от состояния самой крышки, прилегающей поверхности головки и уплотнения между ними. При замене нужно подобрать не только расположение креплений, но и форму корпуса: крышка должна садиться на своё место без перекоса и контакта с движущимися деталями.

Конструкция и причины замены

Корпус имеет объёмную форму, нижний посадочный контур и три углублённых крепёжных отверстия. Сбоку расположен рычаг с красной накладкой и наружной пружиной. При подборе учитывайте положение этого рычага, направление его движения и свободное пространство рядом с ним. Наружное сходство крышек ещё не означает, что совпадают их посадка и взаимодействие с механизмом двигателя.

Поводом для проверки крышки служат масляные следы по стыку с головкой, трещины корпуса, повреждённые места крепления или деформация посадочной кромки. Подтекание само по себе не всегда требует замены корпуса: причиной бывает изношенное уплотнение или загрязнение прилегающих поверхностей. Если же треснуло крепление или нарушена геометрия крышки, сильнее затягивать болты нельзя — так можно увеличить повреждение и не устранить течь.

Что сверить со снятой крышкой

• Количество креплений, расположение всех трёх отверстий и глубину мест под головки болтов.
• Контур нижней кромки, форму сопряжения с головкой и расположение уплотнения.
• Высоту и очертания корпуса, чтобы внутри оставалось необходимое пространство для клапанного механизма.
• Расположение бокового рычага, его ход и особенности соединения с ответными деталями.

Сравнивать удобнее с очищенной снятой крышкой: слой масла и грязи скрывает трещины и мешает оценить посадочную кромку. Отдельно проверьте крепёж. Повреждённая резьба, неподходящая длина болта или отсутствующая предусмотренная шайба могут помешать равномерному прижиму даже при правильном выборе корпуса. Не пытайтесь притянуть несовпадающую крышку болтами: это создаёт нагрузку на крепления и оставляет зазоры по стыку.

Установка и проверка

Работайте на остывшем двигателе, исключив случайный запуск. До снятия очистите область вокруг крышки, чтобы грязь не попала в открытый механизм. Сохраните порядок размещения крепежа и запомните положение рычага. После демонтажа осторожно удалите остатки старого уплотнения с сопрягаемых поверхностей, не повреждая их и не допуская попадания мусора внутрь.

При сборке осмотрите уплотнение, болты и посадочные места; затвердевшее, надорванное или деформированное уплотнение замените подходящим. Герметик применяйте только там, где он предусмотрен инструкцией двигателя. Установите крышку без усилия, наживите все три болта и затягивайте их равномерно с установленным изготовителем моментом. Проверьте свободный ход рычага и отсутствие помех его движению. После сборки и пробного запуска осмотрите стык: свежие следы масла требуют проверки посадки и уплотнения, а не дополнительной затяжки наугад.
