Рычаг вилки блокировки дифференциала КПП/6 AMG-2

Рычаг вилки блокировки дифференциала КПП/6 AMG-2 передаёт управляющее усилие к вилке механизма блокировки. От исправности этого соединения зависит, доходит ли движение привода до вилки без лишнего люфта и заедания. Сам рычаг не блокирует дифференциал: он участвует в перемещении деталей, которые включают и выключают блокировку.

Конструкция и назначение

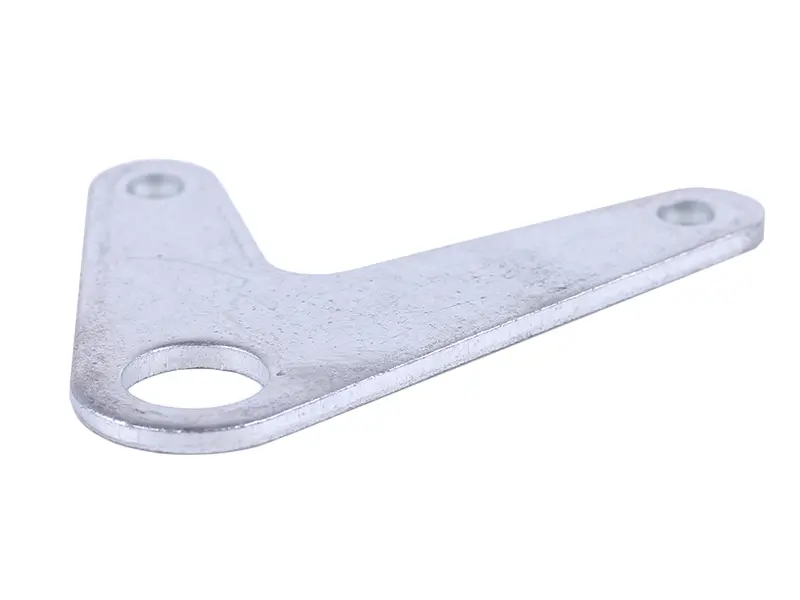

Деталь выполнена в виде плоского рычага с двумя расходящимися плечами и тремя круглыми отверстиями. Одно отверстие заметно крупнее двух других; концы плеч закруглены. Такая геометрия задаёт взаимное положение соединений механизма, поэтому при замене имеют значение не только отверстия, но и весь контур рычага. Различие в длине или угле между плечами меняет перемещение вилки при том же ходе привода.

Рычаг нужен при ремонте механизма управления блокировкой, если снятая деталь погнута, треснула или изношена в местах соединений. Разбитые отверстия дают свободный ход: привод уже движется, а вилка ещё остаётся на месте. Деформация может вызывать перекос и затруднять включение либо выключение блокировки. Попытка компенсировать заедание большим усилием способна повредить соседние детали.

Что сверить при подборе

Сопоставьте обозначение КПП/6 AMG-2 с обозначением ремонтируемого механизма и сравните рычаг со снятой деталью. Проверьте расположение всех трёх отверстий, расстояния между их центрами, диаметры, толщину рычага и форму обоих плеч. Толщина влияет на посадку между сопряжёнными деталями, а положение отверстий — на геометрию и доступный ход соединений.

• Сверьте, какой стороной установлен старый рычаг и куда направлены его плечи.
• Проверьте посадку соединительных пальцев или другого крепежа, используемого в вашем механизме.
• Убедитесь, что контур рычага не мешает соседним деталям во всём диапазоне движения.

Если старые отверстия вытянуты, не принимайте их изношенный размер за требуемый диаметр. Для проверки используйте также размеры сопряжённых деталей и документацию механизма. Совпадение одного крупного отверстия ещё не означает правильный подбор: два остальных соединения должны занять свои места без натяга и принудительного смещения.

Проверка и замена

Работайте при остановленной технике, исключив её случайное движение. До разборки отметьте положение рычага и последовательность крепежа. После снятия осмотрите вилку, соединения привода и имеющиеся пальцы, втулки, шайбы и фиксаторы. Изношенные сопряжения оставляют люфт даже с новым рычагом; причину тугого хода вилки нужно устранить до сборки.

Установите рычаг в прежней ориентации, сохранив предусмотренный порядок крепления. Соединения должны собираться без подгибания плеч и рассверливания отверстий. Порядок затяжки, фиксацию и регулировку привода соблюдайте по руководству техники. Затем проверьте ход механизма в условиях, предусмотренных этим руководством: рычаг не должен задевать соседние детали, а вилка должна проходить необходимый ход. Неправильная геометрия или оставшийся люфт могут приводить к неполному включению и повышенному износу механизма блокировки.
