Карбюратор для мотоблока 173/177F GN 5-6 KW AMG-4

Карбюратор для мотоблока с обозначением 173/177F GN 5-6 KW AMG-4 готовит топливно-воздушную смесь для двигателя: дозирует бензин и смешивает его с проходящим воздухом. От правильного подбора и настройки карбюратора зависят запуск, реакция на открытие дросселя и работа под нагрузкой. Его меняют при повреждении корпуса, износе механизмов или неисправностях подачи топлива, которые уже не удаётся устранить очисткой и заменой отдельных деталей.

Конструкция и работа

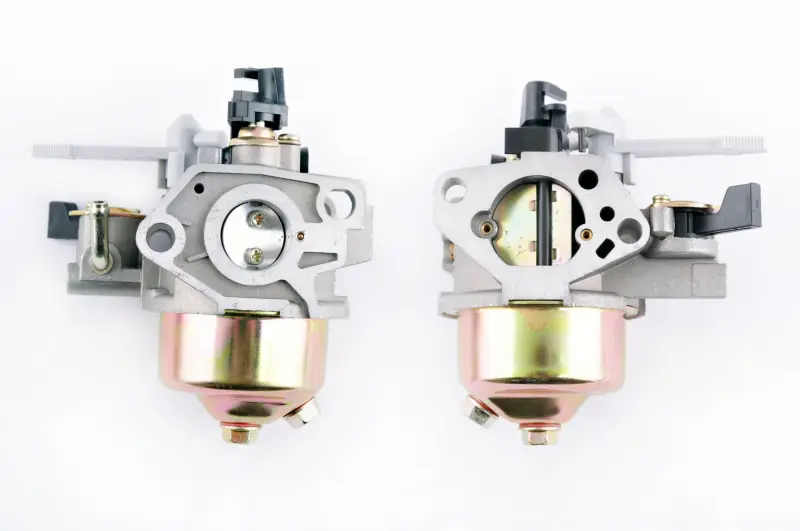

В нижней части корпуса расположена поплавковая камера с чашей и крепежом снизу. В проходном канале установлены заслонки, снаружи находятся рычаги управления и точки крепления тяг. Поплавковая камера поддерживает запас бензина для дозирующей системы, дроссель регулирует поступление смеси в двигатель, а воздушная заслонка помогает при холодном запуске. Поэтому при подборе имеют значение не только крепления корпуса, но и расположение органов управления.

Когда требуется замена

Повод проверить карбюратор — затруднённый запуск, неустойчивые обороты, провалы при добавлении газа, подтекание бензина или работа только с прикрытой воздушной заслонкой. Такие признаки могут сопровождать засорение каналов, нарушение подачи топлива и подсос воздуха через негерметичные соединения. Сами по себе они ещё не означают, что нужен новый карбюратор: сначала стоит исключить загрязнение и повреждение уплотнений. Замена в сборе оправдана, когда корпус треснул, крепёжная резьба повреждена или механизмы имеют заметный износ и заедают.

Что сверить со снятой деталью

Начните с обозначения двигателя и конструкции установленного карбюратора. Сравните форму присоединительных плоскостей, расстояние между крепёжными отверстиями, проходные отверстия со стороны двигателя и воздушного фильтра. Прокладки должны совпадать с каналами корпуса: перекрытое отверстие или неплотное прилегание нарушает работу даже при совпадающих креплениях.

• Проверьте положение топливного входа и возможность подключения шланга без перегиба.
• Сопоставьте рычаги заслонок, отверстия для тяг и направление их движения.
• Убедитесь, что поплавковой камере и выступающим частям хватает места возле двигателя.
• Сверьте посадку корпуса воздушного фильтра и расположение соседних креплений.

Установка и проверка

Работу выполняют на остывшем двигателе с перекрытой подачей топлива. До отсоединения тяг и пружин запомните их положение, затем снимите карбюратор, не допуская попадания грязи во впуск. Осмотрите прокладки, проставку, топливный шланг и хомуты. Повреждённые уплотнения и потрескавшийся шланг стоит заменить вместе с карбюратором: негерметичность соединений способна сохранить прежние симптомы.

Устанавливайте корпус без перекоса, затягивая крепления равномерно по требованиям двигателя. После подключения тяг проверьте свободный ход заслонок при заглушённом моторе. Откройте подачу топлива и убедитесь, что соединения и поплавковая камера сухие. Затем проверьте запуск и реакцию на газ; регулировку выполняйте по инструкции двигателя. Неподходящие рычаги могут ограничить ход заслонки, а несовпадающие каналы и неплотные стыки — вызвать перебои и неправильный состав смеси.
