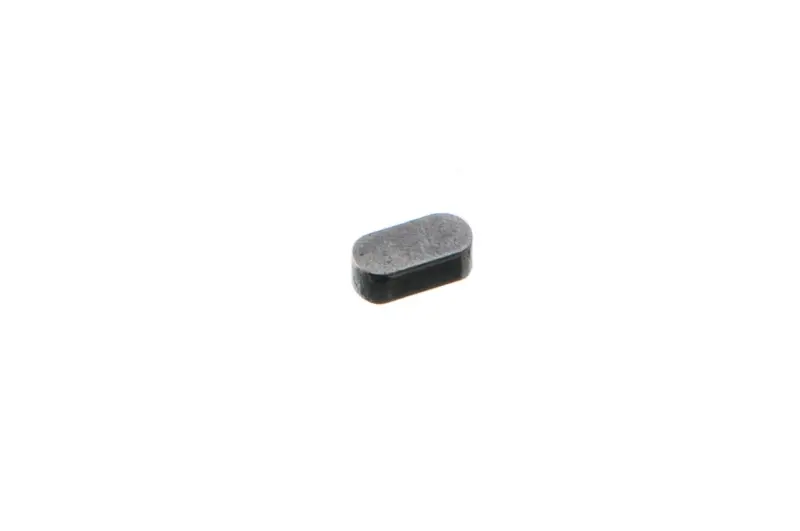

Шпонка генератора ИЖ овальная 12×4×6 мм VDKI

Овальная шпонка генератора ИЖ 12×4×6 мм VDKI устанавливается в шпоночное соединение вала и ротора. Она задаёт их взаимное положение при сборке: выступающая из паза часть шпонки входит в ответный паз устанавливаемой детали. При замене генератора или снятии ротора состояние этой небольшой детали стоит проверить отдельно, поскольку смятые грани мешают правильно собрать соединение.

Форма и назначение

Шпонка имеет продолговатую форму с закруглёнными торцами и плоскими широкими поверхностями. Такое исполнение нужно сопоставлять с формой посадочного паза. Овальную шпонку нельзя подбирать только по общей длине: значение имеют также поперечные размеры, профиль торцов и то, насколько она выступает после установки. Шпонка участвует в фиксации взаимного положения деталей, но не заменяет штатное крепление ротора.

Что сверить при подборе

Размер 12×4×6 мм сравните со снятой шпонкой и посадочным местом. Измерять лучше штангенциркулем, причём на участках без замятия: деформированные края могут дать неверный результат. Кроме габаритов проверьте очертания торцов, ширину паза и глубину посадки. Обозначение ИЖ указывает назначение детали, а окончательный подбор требует совпадения конкретного соединения вашего генератора.

Если старая шпонка потеряна или срезана, ориентируйтесь на размеры обоих сопрягаемых пазов и документацию генератора. Не стоит выбирать увеличенную шпонку для устранения люфта в разбитом пазу. Такая подгонка скрывает повреждение, но не восстанавливает правильную посадку. Слишком широкая деталь не войдёт без усилия, слишком узкая оставит зазор, а избыточное выступание может помешать ротору занять своё место.

Когда нужна замена

Повод заменить шпонку — срез, трещина, смятые боковые грани, заметная выработка или деформация после разборки. Следы ударов и наклёпа требуют осмотра не только самой шпонки, но и кромок пазов. Если соединение ослабевало, новая деталь без устранения причины тоже может быстро получить повреждения. Одновременно проверьте посадочные поверхности вала и ротора, а также состояние их крепежа; повреждённые сопрягаемые детали нуждаются в восстановлении или замене.

Установка и проверка посадки

Удалите из пазов остатки старой шпонки и загрязнения, проверьте отсутствие заусенцев. Установите новую шпонку без перекоса и убедитесь, что она удерживается в пазу, а её выступающая часть совмещается с пазом ротора. При сборке следите, чтобы торец ответной детали не вытолкнул шпонку и не развернул её. Если ротор упирается раньше нужного положения, разберите соединение и найдите причину, вместо того чтобы притягивать его крепежом через сопротивление.

Окончательную фиксацию выполняйте по инструкции конкретного генератора, соблюдая предусмотренный порядок и момент затяжки. После сборки проверьте посадку и отсутствие ненормального люфта. Правильно подобранная шпонка должна позволять собрать соединение без перекоса; свободное перемещение деталей относительно друг друга или неполная посадка требуют повторной проверки размеров и состояния пазов.
