Болт генератора ИЖ VDK

Болт генератора ИЖ VDK — крепёж для ремонта генераторного узла. Его подбирают взамен потерянного, погнутого болта или крепежа с повреждённой резьбой и головкой. Он удерживает соединяемые детали за счёт затяжки: значение имеют не только резьба, но и длина стержня, положение гладкого участка и посадка головки. Ошибка в этих параметрах может помешать собрать соединение с нужным прижимом.

Конструкция и назначение

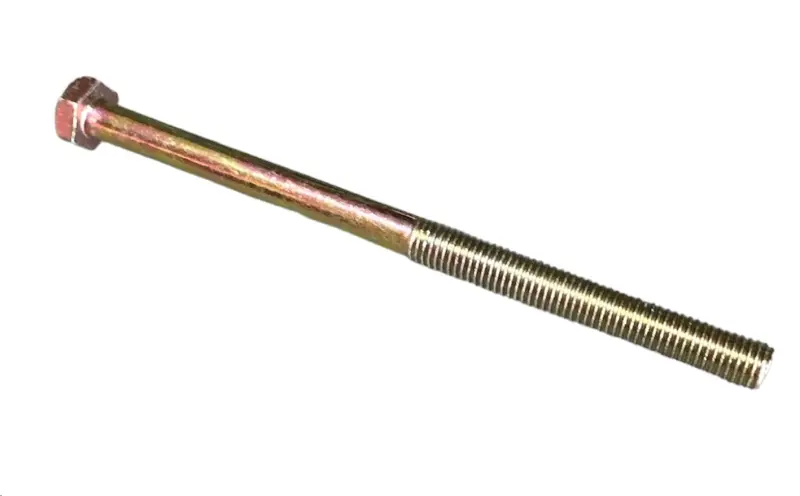

Болт имеет длинный стержень с гладкой частью у головки и резьбовой частью со стороны конца. Головка шестигранная, под гаечный инструмент. Такое исполнение нужно сопоставлять со снятым крепежом целиком: одинакового диаметра резьбы недостаточно для взаимозаменяемости. Граница между гладким участком и резьбой должна соответствовать устройству соединения, иначе болт может упереться раньше, чем стянет детали.

Когда требуется замена

Причины замены — замятые или сорванные витки, искривление стержня, трещины, выраженная коррозия и скруглённые грани головки. Повреждённая головка мешает контролировать затяжку и затрудняет последующее снятие. Если болт идёт с перекосом, заедает с первых оборотов либо прокручивается без прижима, нужно проверить также ответную резьбу. Новый крепёж сам по себе не восстановит повреждённое отверстие.

Что сверить при подборе

Сравнивайте замену со снятым болтом и требованиями к конкретному генератору. Особенно внимательно проверяйте крепёж, если узел уже переделывали или собирали из разных деталей. Старый болт в таком случае служит образцом для измерения, но правильность его прежнего подбора тоже стоит проверить.

• Диаметр и шаг резьбы: витки должны совпадать, без попыток подогнать соединение усилием ключа.
• Длину от опорной поверхности головки до конца стержня, отдельно — протяжённость резьбовой и гладкой частей.
• Форму и размеры головки, её опорную поверхность и доступ для инструмента после сборки.
• Глубину ответного отверстия и расположение деталей, которые стягивает болт.

Слишком длинный болт может упереться в дно глухого отверстия и создать ощущение затяжки без фактического прижима. Слишком короткий оставит недостаточное зацепление резьбы. Несовпадение шага повреждает витки, а неподходящая головка может неправильно опираться на сопряжённую поверхность.

Особенности установки

Работайте на остановленном двигателе, исключив случайный запуск. При разборке сохраните порядок шайб и других деталей крепления, если они предусмотрены конструкцией. Очистите ответную резьбу и место под головкой от загрязнений, осмотрите опорные поверхности. Деформированные шайбы и повреждённые стопорящие детали требуют отдельного внимания при сборке.

Совместите детали без перекоса и начните вкручивать болт рукой. Раннее сопротивление — повод остановиться и проверить резьбу и соосность. Окончательную затяжку выполняйте подходящим инструментом по требованиям к конкретному соединению; смазку и фиксатор резьбы применяйте только там, где они предусмотрены. После сборки проверьте прилегание головки и отсутствие люфта закреплённых деталей.
