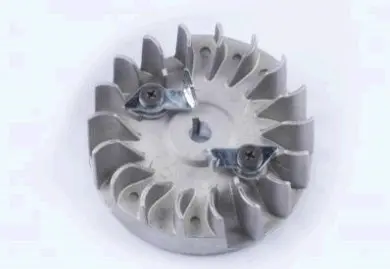

Маховик-магнето бензопилы Husqvarna 345/350 WOODMAN

Маховик-магнето WOODMAN для Husqvarna 345 и 350

Деталь предназначена для ремонта бензопил Husqvarna 345 и 350. Маховик установлен на коленчатом валу и взаимодействует с модулем зажигания: при вращении его магниты проходят возле модуля и участвуют в формировании импульса, необходимого для появления искры. Поэтому состояние маховика, магнитной части, посадки и шпоночного соединения непосредственно влияет на правильный момент искрообразования и возможность запуска двигателя.

Маховик выполняет сразу несколько задач. Пусковые собачки передают вращение от механизма ручного стартера на коленчатый вал при вытягивании шнура. После запуска они должны свободно возвращаться и не мешать вращению. Радиальные лопасти создают воздушный поток в системе охлаждения бензопилы. В руководстве для Husqvarna 340/345/350 лопасти маховика указаны как часть системы, которая помогает поддерживать допустимую рабочую температуру двигателя.

Когда требуется замена

Проверка детали оправдана, если стартер не входит в зацепление, шнур вытягивается без проворачивания двигателя, собачки заедают либо не возвращаются к центру. Осмотр также необходим после механического повреждения лопастей, ослабления посадки или нарушения шпоночного соединения. Смещение маховика относительно коленчатого вала способно изменить момент взаимодействия магнитов с модулем зажигания, поэтому причину отсутствия искры нельзя сводить только к состоянию катушки или свечи.

Что проверить при подборе

• Модель бензопилы: позиция заявлена для Husqvarna 345 и 350; обозначение модели следует сверить на самой пиле.
• Исполнение старой детали: сравните форму корпуса, расположение и количество лопастей, центральную посадку, шпоночный паз и конструкцию пусковых собачек.
• Сопряжение со стартером: собачки маховика должны соответствовать ответной части установленного ручного стартера и свободно двигаться без заклинивания.
• Состояние соседних деталей: перед сборкой проверьте шпонку, гайку с шайбой, модуль зажигания, проводку и стартерный механизм. Повреждение этих компонентов может давать сходные признаки неисправности.

Установка и регулировка

Посадочные поверхности коленчатого вала и маховика очищают от загрязнений и следов повреждения. При установке шпонку совмещают со шпоночным пазом, чтобы сохранить заданное угловое положение детали. Сервисное руководство Husqvarna для этой серии предусматривает затяжку гайки маховика моментом 25–30 Н·м. Работу удобно выполнять подходящим съемником и динамометрическим инструментом: удары по корпусу или лопастям могут нарушить геометрию.

После монтажа регулируют положение модуля зажигания. Магниты поворачивают к модулю и выставляют зазор 0,3 ± 0,1 мм; болты модуля в сервисной инструкции затягиваются моментом 4,5–6 Н·м. Затем проверяют, что маховик вращается без касания катушки, провода уложены штатно, а собачки свободно возвращаются. Перед окончательной сборкой также очищают воздушный канал стартера, лопасти и пространство вокруг маховика, поскольку загрязнение снижает эффективность охлаждения.

Практический результат ремонта

Исправный маховик с правильно выставленным зазором обеспечивает согласованную работу с модулем зажигания, передает усилие ручного стартера при запуске и формирует направленный воздушный поток во время работы двигателя. Точный подбор и аккуратная установка особенно важны: внешне близкие детали могут отличаться посадкой, расположением магнитов или исполнением пускового механизма. До монтажа сопоставьте новую и снятую детали по всем точкам крепления и сопряжения, не ограничиваясь только названием модели.
