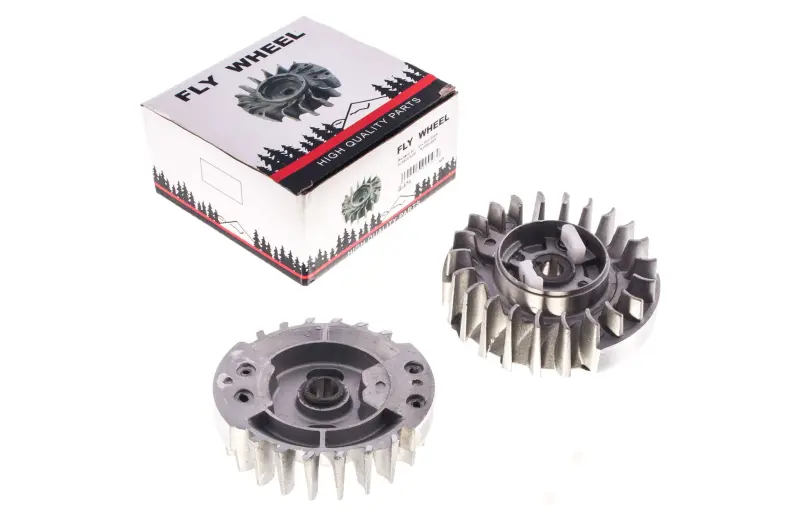

Маховик-магнето бензопилы Goodluck GL 4500/5200 WOODMAN, металлические собачки

Маховик-магнето WOODMAN для Goodluck GL 4500/5200

Деталь предназначена для ремонта бензопил Goodluck GL 4500 и GL 5200. Это роторная часть системы зажигания, объединенная с маховиком двигателя. При вращении расположенный в маховике магнит проходит возле катушки и создает необходимый для искрообразования магнитный импульс. Исправная деталь также поддерживает равномерное вращение коленчатого вала, а расположенные по окружности лопасти формируют поток воздуха для охлаждения двигателя.

Модель WOODMAN mod.A оснащена металлическими собачками стартера. Во время запуска они взаимодействуют с ответной частью пускового механизма и передают усилие от вытянутого шнура на коленчатый вал. После запуска собачки выходят из зацепления, и маховик продолжает вращаться вместе с двигателем. Такая конструкция объединяет в одной детали функции ротора зажигания, маховика, крыльчатки охлаждения и элемента сцепления со стартером.

Когда требуется замена

Проверка маховика актуальна, если бензопила перестала нормально взаимодействовать со стартером, собачки повреждены или не входят в зацепление, на лопастях появились сколы либо посадочная часть получила деформацию. Причиной замены также может быть повреждение паза фиксации, из-за которого нарушается заданное положение маховика на валу. Перед покупкой следует исключить неисправности свечи, катушки, выключателя и проводки: отсутствие искры не всегда означает, что поврежден именно маховик.

Что сверить при подборе

• Модель бензопилы: деталь заявлена для Goodluck GL 4500 и GL 5200.
• Исполнение: это версия WOODMAN mod.A с металлическими собачками; варианты с пластиковыми собачками представлены отдельно и не должны считаться полностью одинаковыми.
• Посадку на вал: сравните форму центрального отверстия, глубину посадочной части и расположение фиксирующего паза со снятым маховиком.
• Стартерный механизм: количество, форма, положение и рабочая высота собачек должны соответствовать ответной части установленного стартера.
• Габариты: сопоставьте наружный диаметр, общую высоту и взаимное положение лопастей, магнита и посадочных поверхностей.

Обозначения 4500 и 5200 используются у разных бензопил сходной компоновки, но отдельные выпуски могут отличаться стартером и исполнением посадки. Поэтому одной надписи модели недостаточно: надежнее сравнить снятую деталь по всем точкам сопряжения. Особенно значим тип собачек, поскольку металлическая и пластиковая версии являются разными вариантами маховика.

Установка и проверка после ремонта

Перед монтажом очищают посадочные поверхности и проверяют состояние фиксирующего паза и сопрягаемой части коленчатого вала. Маховик устанавливают без перекоса, сохраняя предусмотренное положение относительно вала. Крепеж затягивают с усилием, установленным изготовителем конкретной бензопилы. Удары по лопастям и попытки стянуть деталь случайным инструментом недопустимы: деформация крыльчатки способна вызвать биение и касание соседних компонентов.

После сборки маховик должен вращаться свободно, без задевания катушки, корпуса и стартера. Необходимо проверить зазор между магнитной частью маховика и катушкой зажигания по сервисным данным бензопилы, а затем убедиться, что собачки уверенно входят в зацепление и самостоятельно освобождают стартер после отпускания шнура. Правильный подбор и аккуратная установка возвращают согласованную работу пускового механизма, системы зажигания и воздушного охлаждения.
