Карбюратор для мотоблока 177F/188F (9/13 л. с.), с краном, без клапана, GN 5-6 KW AMG-6

Карбюратор для мотоблока с двигателем 177F/188F (9/13 л. с.) готовит топливно-воздушную смесь и дозирует её подачу во впуск. Его подбирают при замене повреждённого или изношенного карбюратора, когда восстановить нормальную подачу топлива очисткой и регулировкой уже не удаётся. Исполнение — с краном, без клапана; дополнительные обозначения — GN 5-6 KW AMG-6.

Устройство и работа

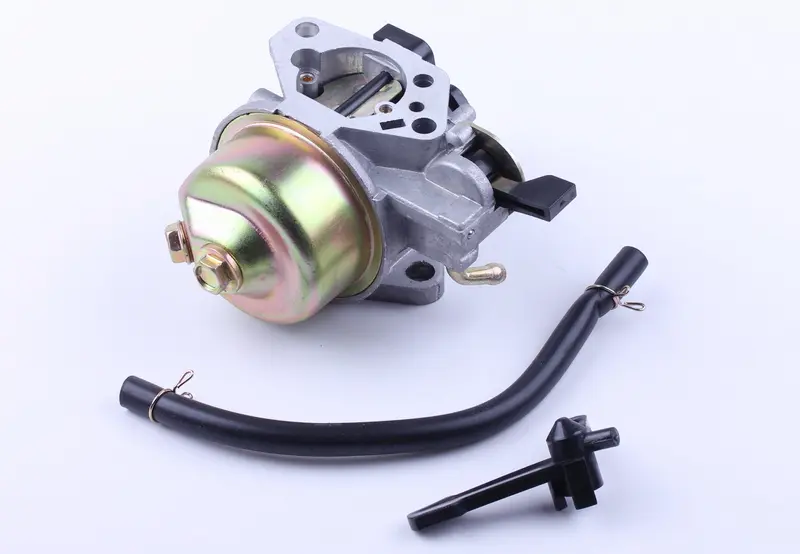

Карбюратор имеет нижнюю поплавковую камеру, присоединительный фланец с отверстиями, топливный штуцер и наружные рычаги управления. Поплавковая камера поддерживает запас топлива для дозирующей системы, а заслонки управляют прохождением воздуха и смеси. Топливный кран позволяет перекрывать подачу бензина к карбюратору. При подборе имеют значение не только форма корпуса, но и расположение штуцера, рычагов и точек крепления тяг.

Работа карбюратора зависит от чистоты внутренних каналов и герметичности соединений. Отложения после длительного хранения бензина могут затруднять дозирование, а износ подвижных соединений — мешать устойчивой работе на малых оборотах. Повреждённая прокладка на впуске пропускает лишний воздух, поэтому даже исправный карбюратор при негерметичной установке не обеспечит правильную смесь.

Когда нужна замена

Повод проверить карбюратор — затруднённый запуск, неустойчивый холостой ход, провалы при открытии дросселя или подтекание бензина. Эти симптомы сами по себе ещё не означают, что требуется новый карбюратор: сначала стоит исключить загрязнение и нарушение регулировки. Замена оправдана при трещинах корпуса, повреждении креплений и резьбы, заметном люфте осей заслонок или повторяющейся негерметичности, которую не удаётся устранить обслуживанием.

Что сверить со снятой деталью

Сравните расстояние между крепёжными отверстиями, размеры и форму впускного прохода, контур прилегающих поверхностей. Проверьте положение топливного штуцера и крана: шланг должен подключаться без натяжения и перегиба. Отдельно сопоставьте рычаги заслонок, отверстия под тяги и направление их перемещения. Совпадение крепления ещё не означает, что управление удастся подключить правильно.

Учитывайте место между двигателем и корпусом воздушного фильтра, толщину штатных проставок и расположение прокладок. Неподходящий фланец может оставить неплотность во впуске, а другое расположение рычагов — ограничить ход заслонки или вызвать заедание тяги. Подбирать карбюратор только по мощности двигателя недостаточно: присоединения и управление должны соответствовать снятому узлу.

Установка и проверка

Работайте на остывшем двигателе с перекрытой подачей топлива. До снятия запомните или отметьте расположение тяг, пружин и прокладок. При замене осмотрите впускные уплотнения, проставку, топливный шланг и его фиксаторы; повреждённые детали замените. Уберите загрязнения с прилегающих поверхностей, не допуская попадания мусора во впуск.

Закрепляйте карбюратор равномерно, без перекоса и чрезмерной затяжки. Подсоедините тяги и убедитесь, что заслонки свободно проходят весь предусмотренный ход. После открытия крана проверьте соединения и поплавковую камеру на утечки; при подтекании двигатель не запускайте. Первую проверку работы и регулировку выполняйте по инструкции двигателя, оценивая запуск, холостой ход и реакцию на изменение оборотов.
