Датчик масла 177F/188F (9/13Hp) GN 5-6 KW AMG-3

Датчик масла для мотоблочных двигателей 177F/188F (9/13Hp), с обозначениями GN 5-6 KW и AMG-3. Его подбирают при ремонте системы контроля масла: от исправности датчика зависит, получает ли техника корректный сигнал о состоянии смазки. При замене важны не только обозначение двигателя, но и совпадение крепления, вывода проводов и подключения со снятой деталью.

Конструкция и подключение

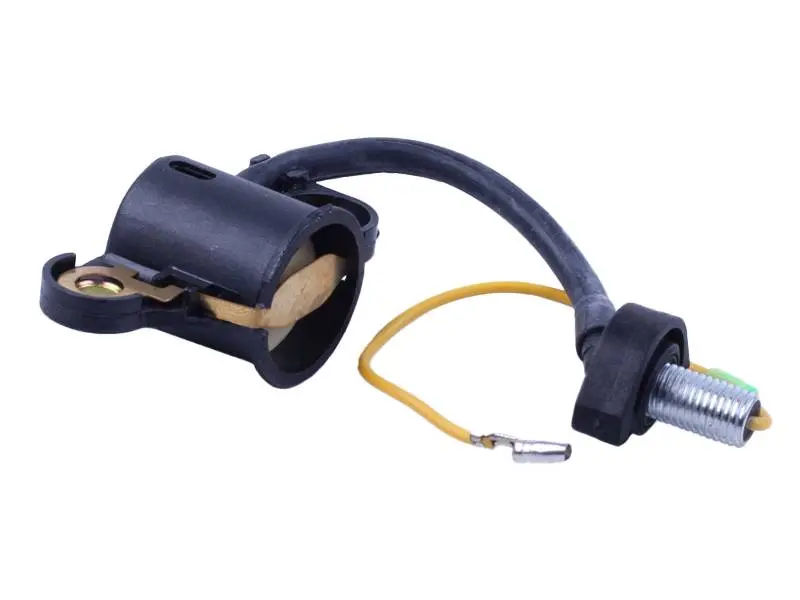

Деталь имеет корпус с открытой частью и крепёжным ушком, соединительный кабель, резьбовой вывод с шестигранным основанием и отдельный жёлтый провод с металлическим наконечником. Эти элементы задают способ размещения и подключения датчика. При сравнении обращайте внимание на взаимное положение корпуса и вывода: деталь должна встать на своё место без натяжения кабеля и помех соседним частям двигателя.

Резьбовое соединение требует точного совпадения с посадочным местом. Сходство корпуса ещё не означает, что датчики взаимозаменяемы. Различия в резьбе, расположении крепёжного отверстия или наконечнике провода могут помешать установке либо привести к ненадёжному контакту. Кабель должен проходить по предусмотренному маршруту, без резких перегибов и зажатия между сопрягаемыми поверхностями.

Когда проверяют датчик

Поводом для проверки служат повреждённый корпус, надломленный провод, расшатанный наконечник или нарушение изоляции. Ошибочный сигнал контроля масла также требует проверки датчика, однако сам по себе ещё не доказывает его поломку. Сначала проверяют фактическое количество масла и состояние контактов: исправная деталь не устранит нехватку смазки или плохое соединение проводки.

Если неисправность проявляется после вибрации или перемещения провода, стоит осмотреть участок у выхода кабеля и место подключения наконечника. При наличии загрязнений контакт очищают подходящим способом. Следы перетирания, оголённые участки и повреждение корпуса — причины устранить дефект, а не обходить систему контроля отключением датчика.

Что сверить при подборе

• Обозначение двигателя и исполнение установленной системы контроля масла.
• Форму корпуса, расположение крепёжного ушка и свободное место для установки.
• Диаметр и шаг резьбы, форму посадочной поверхности и способ уплотнения.
• Длину и направление прокладки кабеля, форму наконечника и схему подключения.

Резьбу и посадку сравнивают со снятой деталью или проверяют по документации двигателя. Датчик нельзя использовать как переходник для несовпадающего отверстия: затягивание с усилием способно повредить посадочное место. Совпадение разъёма тоже не заменяет проверку назначения контактов и принципа работы датчика.

Особенности замены

Работают на остановленном и остывшем двигателе, исключив случайный запуск. До разборки очищают место установки и отмечают маршрут провода. Если доступ связан со вскрытием картера, масло предварительно сливают по инструкции двигателя. Снятие выполняют без рывков за кабель, а резьбовой вывод отворачивают за предназначенные для инструмента грани.

Одновременно осматривают ответный контакт, крепёж и уплотнения разобранного соединения. Повреждённые уплотнения заменяют. Новый датчик закрепляют без перекоса, провод укладывают вдали от горячих и движущихся частей. После сборки восстанавливают необходимое количество масла, проверяют отсутствие течи и работу контроля по инструкции техники. Неправильное подключение может вызвать ложный сигнал или лишить систему достоверного контроля.
