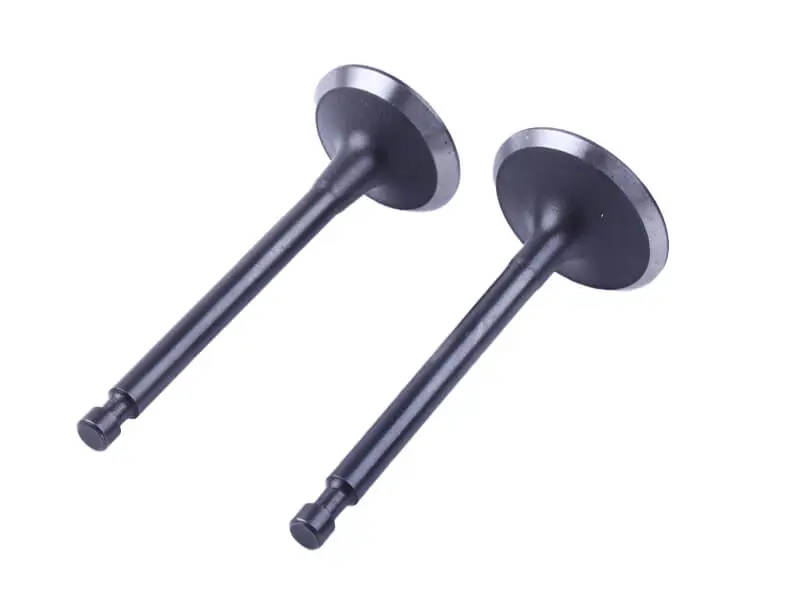

Клапаны (пара, голые) для двигателя мотоблока 188F (13Hp) TTG AMG-3

Клапаны для двигателя мотоблока 188F (13Hp) TTG AMG-3 — пара деталей для ремонта головки цилиндра. Исполнение «голые» означает сами клапаны без пружин и крепёжных деталей. В газораспределительном механизме впускной клапан пропускает свежую смесь в цилиндр, а выпускной отводит отработавшие газы. Когда клапаны закрыты, плотное прилегание к сёдлам помогает сохранять компрессию, необходимую для запуска и работы двигателя под нагрузкой.

Конструкция и причины замены

Каждый клапан состоит из длинного стержня и круглой тарелки. Стержень движется в направляющей головки, а рабочая фаска тарелки соприкасается с седлом. Возле конца стержня выполнена канавка для фиксации. При подборе имеют значение не только общая форма, но и геометрия каждой из этих частей: внешне близкие клапаны могут отличаться посадкой и не обеспечивать правильное закрытие.

Поводом проверить клапаны становятся затруднённый запуск, снижение тяги и потеря компрессии. Эти признаки сами по себе ещё не указывают на обязательную замену: сначала проверяют зазоры и герметичность закрытых клапанов. Прогар или трещина тарелки, изгиб стержня, глубокие повреждения фаски и заметный износ поверхности стержня требуют внимания при разборке. Изношенная направляющая или повреждённое седло также могут мешать уплотнению, даже если установить новую деталь.

Что сверить при подборе

Сопоставляйте пару со снятыми клапанами по отдельности, сохраняя различие между впуском и выпуском. Проверьте общую длину, диаметр стержня, диаметр тарелки, форму рабочей фаски и положение канавки фиксатора относительно торца. Сравните конструкцию торца и сопряжение с креплением пружины. Измерения штангенциркулем помогают выявить явное несоответствие, а оценка износа и посадочного зазора требует более точного измерительного инструмента.

Обозначение двигателя нужно сверять вместе с устройством его головки цилиндра. Слишком толстый стержень может заедать в направляющей, слишком тонкий — иметь избыточный боковой люфт. Ошибка в длине меняет условия регулировки, а неподходящая тарелка или фаска не даст получить правильный контакт с седлом. Подгонять несовпадающие детали силой нельзя: это способно повредить головку и нарушить работу газораспределения.

Установка и проверка

Для замены снимают головку цилиндра и освобождают клапаны от пружин подходящим приспособлением. При разборке сохраняют расположение деталей впуска и выпуска. Очищают сёдла и направляющие, проверяют их состояние, осматривают пружины, тарелки пружин и фиксаторы. Изношенные сопутствующие детали заменяют; новые клапаны не устраняют дефекты направляющих и сёдел.

До окончательной сборки проверяют свободное перемещение стержней и качество контакта фасок с сёдлами. Необходимость обработки сёдел и притирки определяют по состоянию поверхностей и требованиям ремонта двигателя; остатки притирочной пасты полностью удаляют. При сборке смазывают стержни, проверяют посадку фиксаторов, устанавливают головку с пригодным уплотнением и регулируют клапанные зазоры по руководству двигателя. Перед запуском вручную проворачивают механизм и убеждаются, что клапаны движутся без заеданий и полностью закрываются.
