Кронштейн крепления электростартера мотоблока 175N/180N 7/9Hp Y-BOX AMG-2

Кронштейн крепления электростартера предназначен для установки стартера на двигатель мотоблока с обозначениями 175N или 180N и мощностью 7/9Hp. Он задаёт положение стартера относительно посадочного места двигателя и удерживает его во время запуска. От точности крепления зависит, сможет ли стартер занять предусмотренное место и нормально работать в составе системы запуска.

Конструкция и назначение

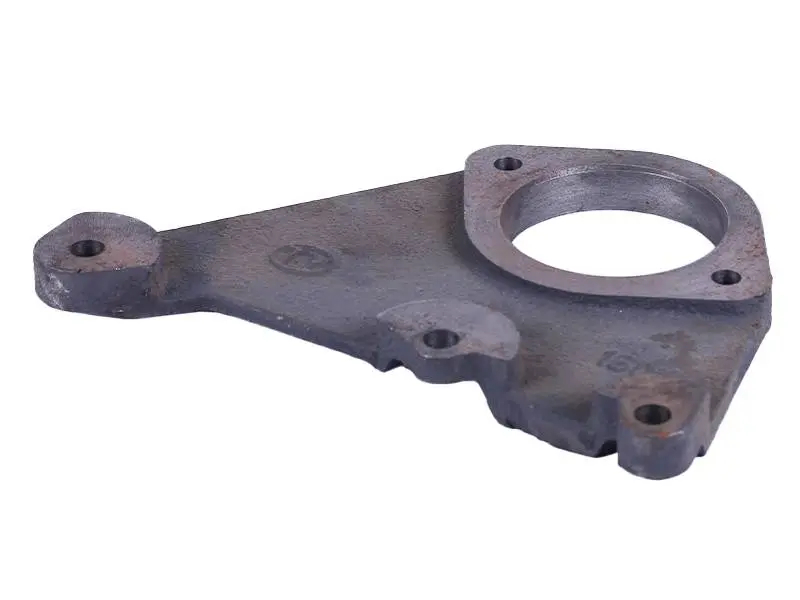

Деталь выполнена в виде цельного кронштейна с крупным круглым посадочным отверстием, крепёжными ушками и несколькими отверстиями под крепёж. Большое отверстие служит для размещения части стартера, а отверстия по контуру обеспечивают соединение с соседними деталями двигателя. Удлинённая часть кронштейна также имеет отдельное крепёжное отверстие. Такая геометрия не допускает произвольного смещения стартера после затяжки крепежа.

Кронштейн меняют при трещинах, сколах около отверстий, деформации крепёжных площадок, разбитых отверстиях или повреждении посадочной части. Поводом для осмотра служит люфт стартера, следы смещения, перекос после монтажа либо невозможность совместить крепёж без усилия. Не стоит компенсировать несовпадение отверстий подкладками, растачиванием или подтягиванием крепежа под углом: это создаёт нагрузку на корпус стартера и места его фиксации.

Как подобрать

Кронштейн указан для мотоблоков с двигателями 175N/180N 7/9Hp. Эти обозначения следует сверять с маркировкой своего двигателя, не расширяя совместимость на другие моторы с похожим внешним видом. При подборе обязательно сопоставляют снятый кронштейн: контур детали, форму и расположение большого посадочного отверстия, число крепёжных отверстий, положение ушек, направление длинной части и взаимное расположение всех точек крепления.

Особенно внимательно проверьте стороны установки. Зеркальная или похожая по форме деталь может не дать стартеру занять правильное положение, даже если отдельные отверстия совпали. Также осмотрите прилегающие плоскости корпуса двигателя и стартера: на них не должно быть трещин, наплывов, старых обломков крепежа и загрязнений, мешающих плотной посадке. Если прежний кронштейн разрушился, нужно выяснить причину — ослабленный крепёж, перекос стартера или повреждение сопрягаемой поверхности способны быстро повредить новую деталь.

Установка

Монтаж выполняют на чистые сопрягаемые поверхности. Сначала кронштейн устанавливают без окончательной затяжки, совмещают все штатные отверстия и убеждаются, что он прилегает без перекоса. Затем размещают стартер, наживляют весь предусмотренный крепёж и только после проверки его положения затягивают соединения равномерно. Используйте исправные крепёжные детали подходящей длины; сорванная резьба, вытянутый болт или повреждённая шайба не удержат узел надёжно.

После установки проверьте отсутствие люфта, касания подвижных частей и напряжения корпуса стартера. При первом запуске прислушайтесь к работе системы запуска: необычный шум, вибрация или повторное ослабление крепежа требуют остановки и проверки посадки. Кронштейн не исправляет неисправности самого электростартера, но обеспечивает его корректное и устойчивое крепление.
