Втулка коленвала мотоблока 186F (9Hp) Y-BOX AMG-5

Втулка коленвала мотоблока 186F (9Hp) Y-BOX AMG-5 предназначена для ремонта опоры коленчатого вала. Такая деталь образует поверхность скольжения и помогает поддерживать необходимый зазор между валом и его опорой. От состояния этой пары зависит, насколько свободно вращается коленвал и сохраняется ли смазочная плёнка между сопряжёнными поверхностями. Обозначение 9Hp относится к мощности двигателя — 9 л. с.

Конструкция и работа

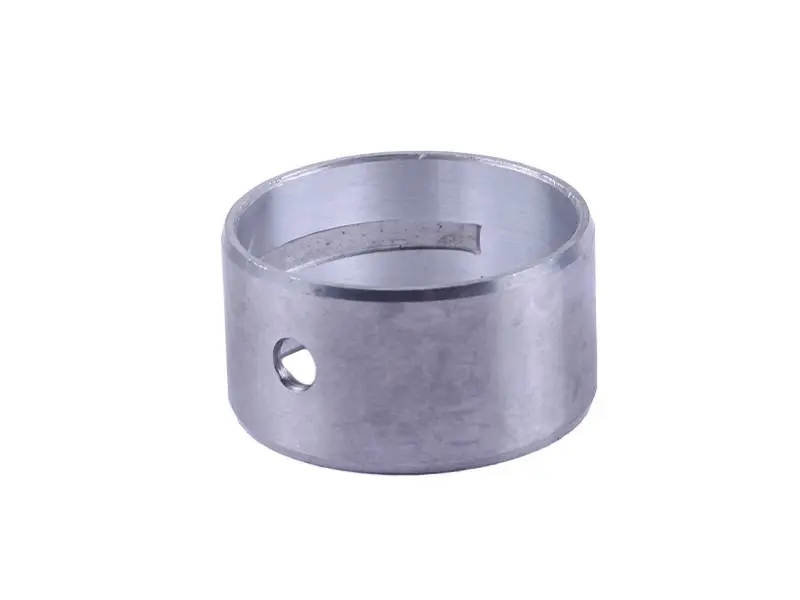

Втулка имеет форму короткой цилиндрической гильзы с открытыми торцами. В стенке предусмотрено круглое отверстие, а на внутренней поверхности — канавка. При подборе и установке нужно учитывать их расположение: отверстия и каналы в опоре должны соответствовать устройству системы смазки двигателя. Наружная поверхность удерживает втулку в посадочном месте, внутренняя сопрягается с шейкой коленвала.

В исправной опоре вал работает с заданным зазором. По мере износа внутренней поверхности зазор увеличивается, а при недостатке смазки могут появиться задиры и следы прихватывания. Новая втулка нужна при выработке, повреждении поверхности скольжения или нарушении её посадки. Одновременно проверяют шейку вала: установка новой детали на повреждённую поверхность не устраняет причину быстрого износа.

Что проверить при подборе

Сопоставьте снятую втулку с заменой по наружному и внутреннему диаметрам, длине и форме торцов. Отдельно сравните положение бокового отверстия и внутренней канавки. Даже небольшое различие в этих местах может повлиять на подачу масла, а неверная длина — помешать правильной сборке опоры. Одного совпадения общего вида недостаточно: посадочные размеры проверяют измерительным инструментом.

Учитывайте состояние корпуса и коленвала после разборки. Если посадочное место разбито или шейка уже подвергалась ремонтной обработке, подбор только по снятой втулке может привести к ошибке. Размеры сопряжений и необходимый рабочий зазор сверяют с ремонтной документацией двигателя. Измерения в нескольких сечениях помогают обнаружить овальность и неравномерную выработку, которые незаметны при простой проверке люфта рукой.

Замена и проверка опоры

Втулку снимают после получения доступа к опоре, не повреждая посадочную поверхность корпуса. Посадочное место очищают от загрязнений и проверяют на задиры, трещины и следы проворачивания. Также осматривают шейку коленвала и доступные масляные каналы. Если при разборке снимаются уплотнения или прокладки, их состояние оценивают отдельно: повреждённые детали заменяют при сборке.

Новую втулку устанавливают подходящей оправкой, контролируя направление, глубину посадки и совмещение смазочных отверстий. Перекос или удары непосредственно по кромке могут деформировать деталь. После установки проверяют внутренний размер и зазор в собранной опоре; необходимость окончательной обработки определяют по ремонтным требованиям двигателя. Рабочие поверхности смазывают, затем убеждаются, что вал вращается свободно, без заедания. Слишком тесная посадка повышает риск перегрева и прихватывания, чрезмерный зазор ускоряет износ и нарушает работу опоры.
