Карбюратор 4T GY6 150, диффузор Ø24 мм, TTG AMG

Карбюратор 4T GY6 150 с диффузором Ø24 мм предназначен для приготовления топливно-воздушной смеси в четырёхтактном двигателе. Он дозирует бензин в поток воздуха и меняет подачу смеси при открытии газа. Исполнение обозначено TTG AMG. Такой карбюратор подбирают взамен снятого, сопоставляя не только обозначение двигателя, но и присоединительные размеры, расположение штуцеров и привод дросселя.

Устройство и работа

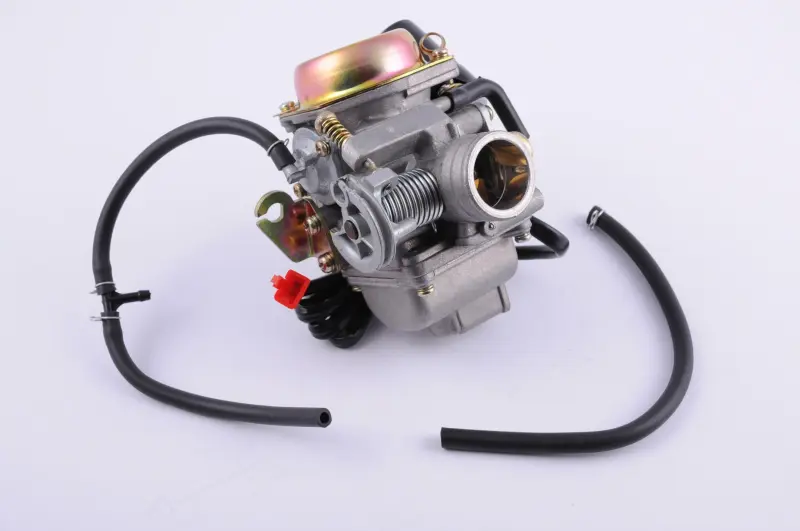

В нижней части корпуса находится поплавковая камера, сбоку — механизм привода дросселя с возвратной пружиной, сверху — крышка. К корпусу подходят шланги, рядом расположен провод с разъёмом. Поплавковая камера поддерживает запас топлива для дозирующих каналов, а дроссель позволяет управлять подачей смеси. Свободный ход привода и герметичные соединения нужны, чтобы двигатель предсказуемо реагировал на ручку газа.

Поводом проверить карбюратор становятся затруднённый запуск, неустойчивый холостой ход, провалы при разгоне, перелив бензина или течь. Эти симптомы сами по себе не означают, что нужно менять весь карбюратор: похожие нарушения бывают при подсосе воздуха и проблемах с подачей топлива. Замена в сборе имеет смысл при повреждении корпуса, износе механизма дросселя или дефектах, которые не удаётся устранить очисткой и ремонтом.

Что сверить при подборе

Диаметр диффузора 24 мм относится к внутреннему воздушному проходу. Его нельзя использовать вместо наружного диаметра посадки под впускной патрубок или соединение с воздушным фильтром. Сравните обе стороны снятого карбюратора, глубину посадки и способ фиксации. Ошибка здесь мешает герметично закрепить деталь и может привести к подсосу воздуха.

• Проверьте положение крепления троса газа, форму его наконечника и доступный ход привода: трос должен открывать дроссель и позволять ему полностью возвращаться.
• Сопоставьте количество, назначение и направление штуцеров, чтобы подключить шланги без натяжения, перегибов и контакта с горячими частями двигателя.
• Сверьте форму разъёма, число контактов и расположение провода с подключением снятого карбюратора.
• Оцените свободное место вокруг верхней крышки и поплавковой камеры, а также доступ к регулировкам после установки.

Замена и проверка

Работайте на остывшем двигателе, вдали от открытого огня. Перекройте подачу топлива и слейте остаток из камеры в подходящую ёмкость. До отсоединения отметьте, куда подключён каждый шланг. Сняв карбюратор, осмотрите впускной патрубок, уплотнения и хомуты. Трещины, задубевшие шланги и повреждённые уплотнения стоит устранить одновременно: новый карбюратор не исправит негерметичность соседнего соединения.

Закрепляйте корпус без перекоса, подключайте шланги по назначению и не перетягивайте крепёж. До запуска проверьте свободное движение троса и возврат дросселя при отпущенной ручке газа. После подачи бензина убедитесь, что соединения и поплавковая камера сухие. На прогретом двигателе проверьте холостой ход и отклик на газ; настройку выполняйте по требованиям двигателя. Неверный подбор или регулировка могут вызвать перерасход топлива, провалы и перегрев из-за слишком бедной смеси.
