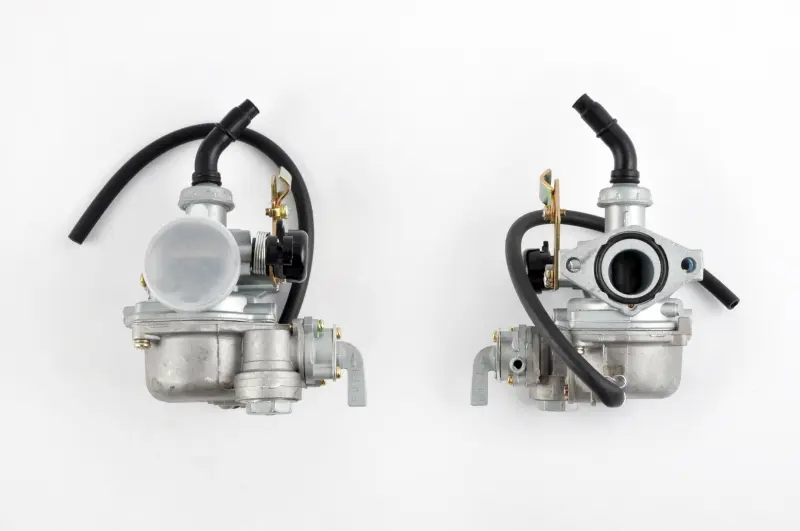

Карбюратор Active 110 с краником TTG AMG

Карбюратор Active 110 с краником TTG AMG предназначен для приготовления топливно-воздушной смеси, которую двигатель получает через впуск. От дозирования бензина зависит запуск, работа на холостом ходу и отклик на поворот ручки газа. Исполнение с топливным краником позволяет перекрывать подачу бензина непосредственно на карбюраторе, в том числе при снятии детали для обслуживания.

Устройство и причины замены

В нижней части корпуса расположена поплавковая камера, сбоку — краник с рычагом. На стороне соединения с впуском предусмотрен фланец с крепёжными отверстиями. При подборе имеют значение не только очертания корпуса, но и расположение рычагов, штуцеров и подвода троса: после установки к ним должен оставаться доступ, а шланги не должны перегибаться.

Поводом проверить карбюратор становятся затруднённый запуск, неустойчивые холостые обороты, провалы при открытии газа и подтекание бензина. Такие симптомы могут возникать из-за загрязнения каналов, нарушения работы поплавкового механизма, износа запорной иглы или негерметичных соединений. Сами по себе они ещё не означают, что требуется новый карбюратор: сначала проверяют подачу топлива, состояние воздушного фильтра и герметичность впуска.

Замена в сборе имеет смысл при повреждении корпуса, сорванной резьбе, выраженном износе механизмов либо повторяющихся нарушениях подачи топлива, которые не устраняются очисткой и обслуживанием. Новый карбюратор также требует проверки и настройки под двигатель; одной установки недостаточно, чтобы исключить все причины нестабильной работы.

Что сверить со снятой деталью

Сопоставьте крепление со стороны двигателя: форму фланца, расстояние между отверстиями и проходное сечение. Затем проверьте соединение с воздушным фильтром, положение топливного входа и свободное место вокруг поплавковой камеры. Несовпадение этих участков мешает герметично собрать впуск или вынуждает натягивать патрубок, из-за чего соединение может разойтись при вибрации.

Отдельно сравните крепление троса газа, его рабочий ход и устройство пускового механизма. Трос должен укладываться без натяжения и обеспечивать свободное возвращение управления в исходное положение. Убедитесь, что рычаг краника доступен и не упирается в соседние детали. Совпадение одного названия модели не заменяет проверку присоединительных размеров и органов управления.

Установка и проверка

Работайте на остывшем двигателе, перекрыв топливо и слив остаток бензина из снимаемого карбюратора в подходящую ёмкость. До отсоединения запомните прокладку шлангов и троса. Очистите места соединений, осмотрите впускной патрубок, уплотнения и хомуты. Потрескавшиеся шланги и повреждённые уплотнения заменяют вместе с карбюратором: через них возможны утечка топлива и подсос воздуха.

Закрепляйте корпус равномерно, без чрезмерного усилия. После подключения проверьте ход газа при разных положениях руля, откройте краник и убедитесь в отсутствии течи. Холостой ход и состав смеси настраивают на прогретом двигателе по требованиям его изготовителя. Неправильный подбор или негерметичный монтаж могут вызвать провалы, повышенный расход бензина и перегрев; при утечке топлива запускать двигатель нельзя.
