Ножка переключения передач МУРАВЕЙ VDK

Назначение и конструкция

Ножка переключения передач МУРАВЕЙ VDK служит для управления коробкой передач ногой. Она передаёт усилие от обуви водителя к механизму переключения. От исправности педали и её соединений зависят свободный ход и чёткость движения при выборе передачи. Замену рассматривают при поломке, деформации или износе посадки, когда педаль заметно качается и часть её движения теряется в соединении.

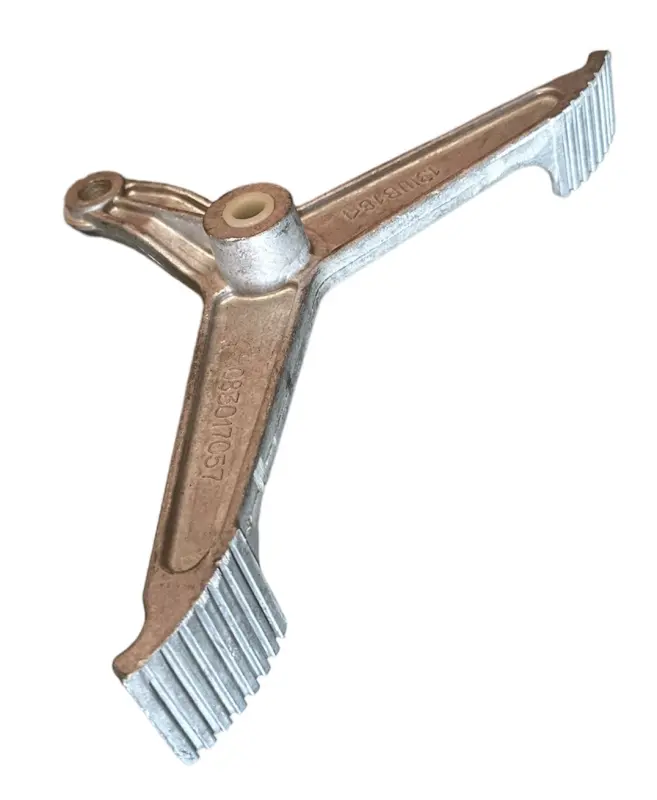

У детали два длинных плеча с рифлёными площадками на концах, центральное посадочное отверстие и короткое плечо с отдельным отверстием. Рифление даёт обуви более выраженный упор при нажатии. Форма и взаимное расположение плеч определяют положение площадок относительно ноги и соседних деталей. Поэтому при подборе нужно сравнивать всю геометрию ножки, а не только центральную посадку.

Когда нужна замена

Повод осмотреть ножку — увеличившийся люфт, перекос площадок, трещины возле отверстий или изгиб после удара. Изношенные рёбра хуже удерживают подошву, особенно если на площадке скопилась грязь. Если педаль цепляет соседние детали, не возвращается свободно или требует непривычного движения стопой, сначала проверяют её положение и соединения. Тугое переключение само по себе ещё не означает, что виновата ножка: сопротивление может возникать дальше в приводе.

Что сверить со снятой деталью

Сопоставьте диаметр и глубину центрального отверстия, высоту посадочной части, расстояние до отверстия короткого плеча и его размер. Затем проверьте длину и изгиб обоих длинных плеч, разворот площадок и их положение по высоте. Эти параметры определяют, встанет ли ножка на штатное место и сможет ли пройти полный ход без упора в окружающие детали. Удобнее сравнивать детали в одинаковом положении, ориентируя их по центральному отверстию.

Отдельно осмотрите сопряжённые детали привода и крепёж. Выработка опоры или соединения может давать тот же люфт, что и износ самой педали. При повреждении сопряжённых поверхностей одной новой ножки недостаточно: свободный ход останется, а нагрузка на соединение будет распределяться неравномерно. Изношенные втулки, шайбы и фиксирующие элементы, если они предусмотрены конструкцией, подбирают по штатному устройству механизма.

Особенности установки

Поставьте технику устойчиво и заглушите двигатель. До разборки запомните положение площадок и порядок крепёжных деталей; снимок соединения поможет сохранить правильную последовательность. Освободите крепление и соединение короткого плеча согласно устройству привода. Снятую ножку сравните с новой, очистите посадочное место от грязи и проверьте его на задиры и выработку. Деталь должна занимать нужное положение без принудительного изгиба плеч и подгонки отверстий.

При сборке восстановите штатный порядок шайб, втулок и фиксаторов, а затяжку выполняйте по руководству техники. После установки проверьте отсутствие лишнего люфта, свободу движения и зазоры на всём ходе педали. Неправильная геометрия или перекос могут ограничить перемещение привода и затруднить включение передачи. Если ножка упирается в соседнюю деталь, не пытайтесь компенсировать это сильным нажатием: нужно устранить причину заедания и повторно проверить посадку.
