Шестерня планетарная главного вала Z-15 Shifeng 240 AMG

Планетарная шестерня главного вала Z-15 для Shifeng 240 предназначена для передачи вращения и усилия через зубчатое зацепление. Обозначение Z-15 указывает на 15 зубьев. Деталь используют при ремонте механизма, когда зубья или посадка прежней шестерни изношены и уже не обеспечивают нормальную работу передачи. Замена восстанавливает зацепление при условии, что сопряжённые детали также исправны.

Конструкция и работа

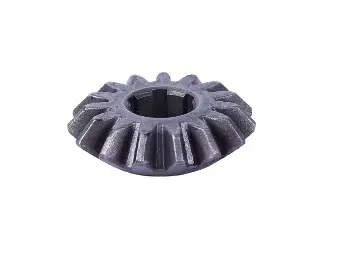

Шестерня имеет коническую форму, наружные зубья и центральное отверстие с внутренним профилем. Для такого зацепления важны не только количество зубьев, но и их форма, положение относительно оси и соответствие ответной шестерне. Усилие передаётся через контакт зубьев, поэтому сколы, выкрашивание и неравномерная выработка меняют распределение нагрузки. Даже если деталь удаётся установить на место, несовпадение геометрии может вызвать шум, нагрев и ускоренный износ пары.

Когда нужна замена

Поводом для проверки служат усилившийся гул, стук при смене нагрузки, рывки и увеличенный люфт в передаче. Эти признаки сами по себе ещё не указывают на одну конкретную шестерню: после разборки оценивают состояние её зубьев и посадки. Трещины, обломанные края, глубокие раковины на контактных поверхностях и заметная деформация требуют замены повреждённой детали. Зачистка скола не возвращает зубу исходную форму и не устраняет причину неправильного контакта.

Что сверить при подборе

Сравнивайте новую шестерню со снятой по числу зубьев, наружному диаметру, общей высоте, форме зубчатого венца и центральному отверстию. У внутреннего профиля проверяют число выступов, их форму и размеры. Также сверяют посадочные и опорные поверхности: от них зависит положение шестерни после сборки. Одного совпадения по 15 зубьям недостаточно — различия в профиле или высоте меняют зацепление и могут помешать правильной посадке.

Сильно повреждённую деталь удобнее сопоставлять с неповреждёнными участками и каталогом конкретного механизма. Износ отверстия и зубьев способен исказить замеры, поэтому увеличившийся зазор нельзя принимать за штатный размер. При подборе учитывают и ответную шестерню: новая деталь не должна работать с зубьями, имеющими глубокую выработку или сколы. Если сопряжённая пара повреждена, объём замены определяют по состоянию обеих деталей и требованиям к сборке.

Особенности установки

При разборке сохраняют порядок расположения опорных, регулировочных и фиксирующих деталей, если они предусмотрены конструкцией. Посадочное место очищают от продуктов износа, проверяют вал, ответные зубья и поверхности опоры. Причину повреждения устраняют до сборки: перекос, избыточный люфт и недостаточная смазка могут быстро испортить новую шестерню. Изношенные опоры и повреждённые фиксаторы также требуют внимания.

Шестерню устанавливают без ударов по зубьям и без принудительного затягивания при несовпадении посадки. Затем проверяют правильность фиксации, плавность вращения, боковой зазор и контакт зубьев по требованиям ремонтной документации механизма. После сборки передачу проверяют сначала без рабочей нагрузки. Заедание, повторяющийся стук или тугое вращение — причина остановить проверку и уточнить посадку и регулировку, прежде чем нагружать механизм.
