Шестерня промежуточная Z-15/6 Shifeng 240 AMG

Промежуточная шестерня Z-15/6 для Shifeng 240 передаёт вращение между сопряжёнными деталями зубчатого механизма. Её заменяют при повреждении зубьев или износе посадки, когда исправное зацепление уже нельзя восстановить регулировкой. При подборе важны не только обозначение, но и геометрия снятой шестерни: внешне близкие детали могут различаться посадкой и положением зубчатого венца.

Конструкция и работа

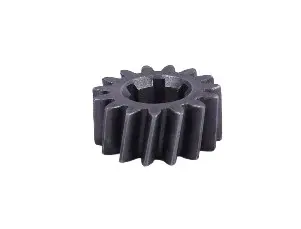

Шестерня имеет наружный зубчатый венец с наклонными зубьями и центральное отверстие с внутренним профилем. Наружные зубья входят в зацепление с ответной шестернёй, а центральная часть обеспечивает посадку в механизме. Совпадение этих двух участков со снятой деталью определяет возможность установки. Обозначение Z-15/6 сохраняют при сверке, дополняя его проверкой размеров и формы.

Когда нужна замена

Поводом для разборки могут стать усилившийся гул, стук при изменении нагрузки или заметный люфт в передаче. Эти признаки не указывают только на шестерню: при осмотре нужно отделить износ зубьев от неисправности опор и крепления. На самой детали проверяют сколы, трещины, выкрашивание рабочих поверхностей, задиры и неравномерную выработку. Повреждение внутреннего профиля также служит причиной замены, даже если наружные зубья сохранились.

Износ может ускоряться при недостаточной смазке, попадании твёрдых частиц, перекосе сопряжённых деталей и ударных нагрузках. Вместе с шестернёй стоит осмотреть ответный венец, посадочную поверхность и опоры. Если оставить рядом повреждённые зубья или устранить только следствие перекоса, новая деталь быстро получит такую же выработку.

Что сверить при подборе

• Число наружных зубьев, направление их наклона и форму зубчатого венца.
• Наружный диаметр, общую ширину и ширину участка с зубьями.
• Форму центрального отверстия, число и размеры элементов внутреннего профиля.
• Расположение торцов, уступов и других поверхностей, задающих положение шестерни при сборке.

Замеры делают по очищенной детали, учитывая выработку: сильно изношенная поверхность уже не показывает первоначальный размер. Полезно сопоставить оба торца и глубину посадки. Шестерня, которая надевается на место, ещё не обязательно подходит по зацеплению. Ошибка в ширине или профиле может привести к заклиниванию, избыточному люфту и нагрузке на края зубьев.

Установка и проверка

До снятия фиксируют ориентацию шестерни и порядок расположения соседних шайб, втулок и фиксаторов, если они предусмотрены конструкцией. После разборки очищают посадку от загрязнений и продуктов износа, проверяют её на задиры. Деталь устанавливают в предусмотренном положении, без ударов по зубьям и без попыток компенсировать несовпадение посадки силой. Повреждённые фиксаторы и изношенные сопряжённые детали заменяют по результатам осмотра.

При сборке восстанавливают смазку, предусмотренную для механизма, и проверяют осевой люфт и зацепление по требованиям его документации. До запуска, когда конструкция допускает ручное проворачивание, убеждаются, что передача движется без заедания. После короткой проверки без нагрузки контролируют посторонний шум и нагрев; стук или тугой ход требуют повторного осмотра посадки и сопряжения.
