Форсунка в сборе для мотоблока 186F (9 л.с.), 98 мм, TTG AMG-4

Форсунка в сборе TTG AMG-4 предназначена для двигателя 186F (9 л.с.) мотоблока. Она подаёт топливо в камеру сгорания и распыляет его: от качества распыла зависят запуск, ровность работы и способность двигателя тянуть под нагрузкой. В обозначении указан размер 98 мм. При замене нужно сопоставить форсунку со снятой деталью по посадке, креплению и подключению топливопроводов.

Устройство и причины замены

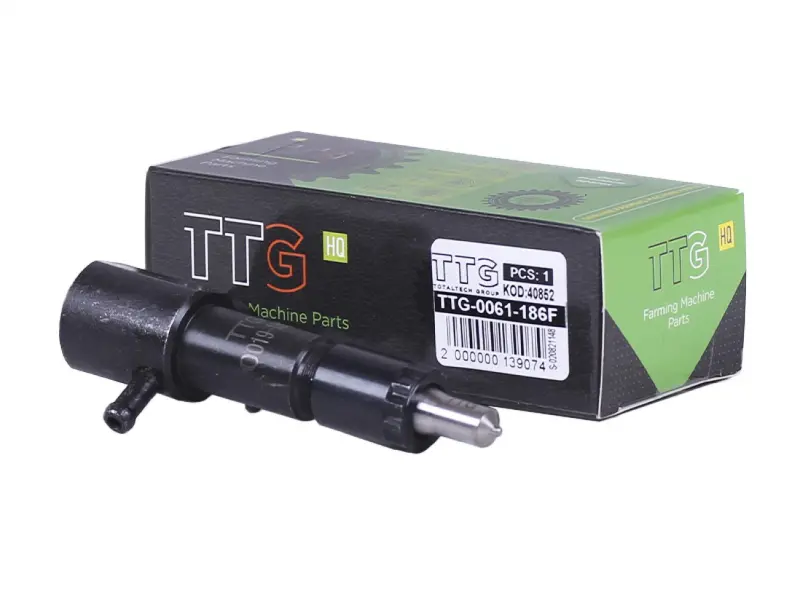

Это собранная форсунка с вытянутым корпусом, выступающим наконечником распылителя и боковым патрубком. Исполнение в сборе позволяет заменить форсунку целиком, когда ремонт отдельного распылителя не решает проблему или повреждён сам корпус. При подборе учитывают весь узел: похожий наконечник ещё не означает, что корпус правильно сядет в головку двигателя.

Поводом проверить форсунку становятся затруднённый запуск, неровная работа, повышенная дымность и падение тяги. Такие симптомы могут появиться при загрязнении распылителя, износе его запирающих поверхностей или подтекании топлива. Однако по одному дымному выхлопу форсунку не бракуют: похожие проявления бывают при других неисправностях двигателя. Качество распыла, герметичность и давление открытия проверяют на стенде.

Что сверить со снятой деталью

Начните с обозначения двигателя, затем сравните форму корпуса, общую длину, посадочную часть и вылет наконечника. Размер 98 мм сопоставляйте по одинаковым точкам измерения. Проверьте расположение крепления, форму прижимных поверхностей, резьбу подключения трубки высокого давления и положение патрубка отвода топлива. Трубки должны подходить без натяга и вынужденного изгиба.

Отдельно сравните место установки уплотнения и глубину посадки. Форсунка должна занимать правильное положение относительно камеры сгорания. Ошибка в вылете распылителя или посадочных размерах может нарушить распыление и герметичность соединения с головкой. Совпадение обозначения двигателя не заменяет проверки геометрии снятой детали.

Особенности установки

Работайте на остановленном и остывшем двигателе. До снятия очистите область вокруг форсунки, чтобы грязь не попала в посадочное отверстие и топливные соединения. Отсоединённые трубки закройте чистыми заглушками. После извлечения проверьте, не осталось ли старое уплотнение в гнезде: установка нового поверх него изменит положение наконечника и помешает правильному прижиму.

Осмотрите посадочное место, прижим, крепёж и концы топливных трубок. Повреждённые уплотнения замените подходящими, а загрязнения удалите без царапин на уплотняющих поверхностях. Не разбирайте новую форсунку ради подгонки и не меняйте регулировку без стенда. Момент затяжки и порядок удаления воздуха из топливной системы берите из инструкции двигателя.

После сборки проверьте соединения на утечки и оцените работу двигателя. Не ищите течь рукой возле трубки высокого давления и не проверяйте распыл открытой форсункой на работающем моторе. Если запуск остаётся тяжёлым или работа нестабильна, нужна проверка настройки форсунки и причины неисправности, а не дополнительная затяжка крепления.
