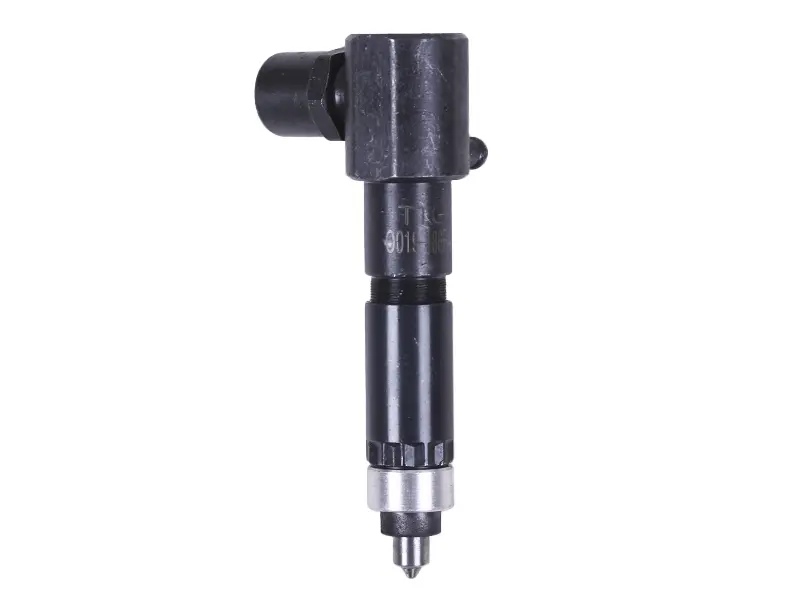

Форсунка в сборе для мотоблока 186F (9 л.с.), 105 мм, TTG AMG-4

Форсунка в сборе для дизельного двигателя мотоблока 186F (9 л.с.), с обозначением размера 105 мм и маркировками наименования TTG AMG-4. Она подаёт топливо в камеру сгорания и распыляет его, чтобы оно смешивалось с воздухом. От качества распыла зависят запуск, ровность работы и способность двигателя развивать нагрузку без избыточного дымления.

Устройство и причины замены

У форсунки вытянутый корпус, боковой подвод топлива и выступающий нижний наконечник. В сборе она объединяет корпус и распыляющую часть: при замене меняют весь узел, а не только распылитель. Форму верхней части, расположение подключения и профиль нижней части нужно учитывать при сравнении со снятой форсункой — совпадения одного размера недостаточно.

Повод проверить форсунку — затруднённый запуск, неравномерная работа двигателя, усиление дымности или снижение тяги. При износе распылителя топливо может поступать крупными каплями либо подтекать после окончания впрыска. Загрязнения и вода в топливе также нарушают работу точных сопряжений. Эти симптомы встречаются и при других неисправностях, поэтому замену лучше основывать на проверке распыла и герметичности, а не только на поведении двигателя.

Что сверить при подборе

Сравните обозначение двигателя и снятую деталь. Проверьте длину корпуса, посадочный диаметр, форму уплотняющей поверхности, положение крепления и то, насколько наконечник выступает в камеру сгорания. Обозначение 105 мм используйте вместе с проверкой геометрии: измерять старую и новую форсунки нужно между одинаковыми точками. Разница в посадке или вылете наконечника может помешать установке и нарушить условия впрыска.

Отдельно сопоставьте резьбу и направление топливного подключения. Трубка должна подходить без натяжения и принудительного изгиба, а крепление — удерживать корпус в штатном положении. Проверьте предусмотренное на двигателе соединение отвода топлива. Подходящая форма корпуса сама по себе не подтверждает нужную настройку: давление открытия и качество распыла проверяют на стенде по требованиям двигателя.

Особенности установки

Перед снятием очистите место вокруг форсунки и соединений, чтобы грязь не попала в топливный канал или посадочное отверстие. После отсоединения трубок закройте их открытые концы чистыми защитными заглушками. Осмотрите посадочное место, прижим и резьбы крепежа. Уплотнение под форсункой подбирают по двигателю; смятую или повреждённую уплотнительную шайбу заменяют. Старое уплотнение необходимо извлечь, чтобы новое не оказалось поверх него.

Установите форсунку без перекоса и затяните крепление с моментом, предусмотренным документацией двигателя. Избыточная затяжка способна повредить корпус, резьбы и уплотнение, а слабый прижим приводит к прорыву газов через посадку. После подключения удалите воздух из топливной системы установленным для двигателя способом и проверьте соединения на утечки. Не проверяйте струю топлива рукой: для оценки распыла используют испытательный стенд.

При замене также осмотрите топливную трубку и её соединительные поверхности. Если причиной отказа стали загрязнения, проверьте состояние топливного фильтра: оставшаяся грязь может быстро нарушить работу нового распылителя. Плотная посадка, исправные уплотнения и правильное подключение нужны для того, чтобы замена устранила неисправность без повторной разборки.
