Шпонка педали тормоза Shifeng 240 AMG

Шпонка педали тормоза Shifeng 240 AMG служит для передачи усилия в соединении педали с валом. Она входит в ответные пазы и удерживает сопряжённые детали от проворачивания относительно друг друга. От состояния такого соединения зависит, будет ли движение педали передаваться дальше без лишнего свободного хода. Это небольшая деталь, но её износ может нарушить работу привода тормоза.

Форма и работа соединения

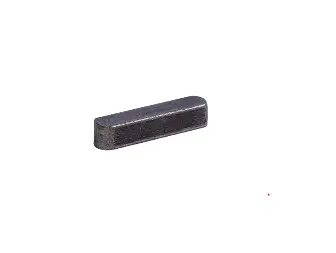

Шпонка имеет вытянутую прямоугольную форму со скруглёнными краями. При работе нагрузку воспринимают её боковые поверхности и стенки пазов. Для нормальной передачи усилия они должны плотно сопрягаться: если шпонка качается в посадочном месте, при каждом нажатии возникает ударная нагрузка. Постепенно она разбивает не только саму шпонку, но и посадку в сопряжённых деталях.

Когда нужна замена

Повод проверить шпонку — появление люфта педали относительно вала, стука в соединении или движения педали без соответствующего поворота вала. После разборки обращают внимание на смятые грани, выработку на боковых поверхностях, трещины и следы среза. Такие повреждения возникают при перегрузке, ослаблении крепления или длительной работе с зазором. Один лишь увеличенный ход педали ещё не указывает на шпонку: нужно убедиться, что потеря движения происходит именно в этом соединении.

Что сверить при подборе

Сравните новую деталь со снятой по длине, ширине, высоте и форме концов. Ширина определяет посадку между стенками паза, а высота — насколько шпонка входит в обе соединяемые детали. Слишком высокая может мешать сборке, слишком низкая уменьшает площадь зацепления. Длина должна соответствовать посадочному месту и не препятствовать установке остальных деталей соединения.

Если старая шпонка сильно смята, её замеры стоит сопоставить с размерами самих пазов. Отдельно осмотрите паз в валу и ответный паз в детали педали: расширенные края, сколы и выраженная выработка не устраняются заменой одной шпонки. Проверьте также крепёж и детали, удерживающие соединение от осевого смещения. При их повреждении или ослаблении новая шпонка снова будет работать с лишними перемещениями.

Особенности установки

Зафиксируйте технику от перемещения и обеспечьте доступ к соединению. При разборке сохраните расположение сопряжённых деталей и крепежа. Удалите остатки старой шпонки, очистите пазы от загрязнений и осмотрите их поверхности. Установленная шпонка должна сидеть устойчиво, без перекоса; сопряжённую деталь совмещают с ней по пазу. Сильными ударами нельзя компенсировать несоответствие размеров — это может повредить посадку.

После сборки закрепите соединение предусмотренным для него способом. Проверьте, что педаль движется без заедания, возвращается в исходное положение и передаёт движение без проворачивания в месте установки шпонки. Если люфт сохраняется, повторно осмотрите посадочные поверхности и крепление. До начала эксплуатации проверьте действие тормоза на неподвижной технике: сама замена шпонки не устраняет износ соседних деталей.
