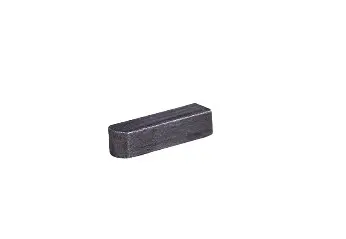

Шпонка педали ручника Shifeng 240 AMG

Шпонка педали ручника Shifeng 240 предназначена для шпоночного соединения в механизме стояночного тормоза. Она связывает вал с установленной на нём деталью педального привода и передаёт усилие через боковые поверхности пазов. При исправной посадке детали поворачиваются совместно, без взаимного проворачивания. Обозначение товара — AMG.

Как работает соединение

Деталь имеет вытянутую прямоугольную форму. Шпонка входит в сопряжённые пазы и воспринимает нагрузку при нажатии на педаль. Для её работы важны не только габариты, но и состояние поверхностей, к которым она прилегает. Разбитый паз оставляет свободу перемещения даже с новой шпонкой: нагрузка начинает передаваться с ударами, а кромки постепенно сминаются. Поэтому замена одной детали помогает только при сохранных посадочных местах.

Когда нужна замена

Повод осмотреть соединение — увеличившийся свободный ход педали, стук при смене направления усилия или перемещение педали относительно вала. На снятой шпонке проверяют боковые грани и кромки: замятия, ступенчатая выработка, трещины и следы среза требуют внимания. Такие повреждения могут возникать из-за длительной работы с люфтом, ослабленного крепления сопряжённых деталей или чрезмерной нагрузки на привод. Сам по себе слабый стояночный тормоз ещё не указывает на шпонку: сначала нужно найти место потери движения.

Что сверить при подборе

Сравните новую деталь со снятой по длине, ширине, высоте и форме торцов. Проверьте также глубину и ширину пазов на валу и в ответной детали. Если старая шпонка сильно смята, её размеры уже не дают точного ориентира — опирайтесь на сохранные участки посадочных мест и документацию механизма. Совпадение названия техники не заменяет проверку геометрии соединения.

Слишком узкая шпонка оставляет боковой зазор и быстро разбивает кромки паза. Слишком высокая мешает ответной детали занять правильное положение, а чрезмерная длина может препятствовать сборке. Не подгоняйте соединение силовым затягиванием крепежа: так легко повредить посадку и получить перекос. Удержание деталей вдоль вала обеспечивается предусмотренным креплением; шпонка не заменяет фиксатор.

Особенности установки

Перед разборкой исключите скатывание техники независимо от стояночного тормоза и снимите нагрузку с педального привода. Запомните положение сопряжённых деталей, освободите их крепление и извлеките повреждённую шпонку. Очистите пазы от грязи и продуктов износа, осмотрите вал и ответную деталь. Если края паза расклёпаны или его стенки заметно изношены, потребуется восстановление соединения, а не только новая шпонка.

Установите шпонку без перекоса и соберите соединение в предусмотренном положении, не забивая ответную деталь через сильное сопротивление. Одновременно проверьте крепёж и фиксаторы, удерживающие педаль на валу: повреждённые детали заменяют вместе с причиной люфта. После сборки убедитесь, что движение передаётся без проворачивания, педаль проходит свой ход без закусывания, а стояночный тормоз включается и освобождается. Проверку удержания выполняют в контролируемых условиях с защитой от скатывания.
