Шпонка полуоси Shifeng 240 AMG

Шпонка полуоси Shifeng 240 AMG служит для передачи вращения между полуосью и установленной на ней сопряжённой деталью. Она входит в пазы обеих деталей и удерживает их от взаимного проворачивания. В таком соединении нагрузку воспринимают боковые грани шпонки, поэтому для ремонта важны не только её целостность, но и состояние посадочных пазов. Изношенная посадка может оставлять люфт даже после замены самой шпонки.

Форма и работа соединения

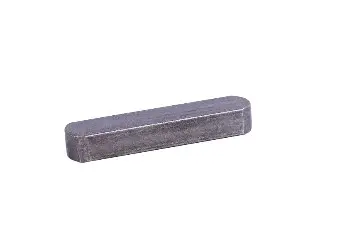

Деталь имеет вытянутую форму с прямыми продольными гранями и скруглёнными концами. При подборе нужно учитывать весь её профиль: одинаковая длина ещё не означает одинаковую посадку. Шпонка должна соответствовать пазу по ширине, высоте и форме торцов. Она передаёт крутящий момент, а осевое удержание сопряжённой детали обеспечивается предусмотренным конструкцией креплением. Заменять это крепление более тугой посадкой шпонки нельзя.

Когда требуется замена

Поводом для разборки и проверки могут стать стук при смене направления нагрузки, свободный ход в соединении или проворачивание сопряжённой детали относительно полуоси. Эти признаки требуют осмотра всего шпоночного соединения: причиной бывает как повреждение шпонки, так и разбитый паз. Снятую деталь проверяют на смятые боковые грани, задиры, трещины, изгиб и следы среза. Повторная установка повреждённой шпонки оставляет зазор и способствует дальнейшему износу посадочных поверхностей.

Что сверить при подборе

Сравните длину, ширину, высоту и очертания концов со снятой шпонкой и проверьте размеры пазов. Изношенный образец используйте с осторожностью: смятые участки уже не отражают первоначальную геометрию. Если деталь сильно повреждена, ориентиром должны служить также неповреждённые участки посадки и документация конкретной техники. Отдельно проверьте, сможет ли сопряжённая деталь занять своё штатное положение после установки шпонки.

Слишком узкая шпонка создаёт зазор: при изменении нагрузки грани получают удары, а паз постепенно разбивается. Чрезмерная ширина мешает посадке и может повредить кромки при запрессовке. Ошибка по высоте способна помешать сборке либо уменьшить рабочее зацепление с ответным пазом. Неверная длина или форма концов также не позволяет правильно разместить шпонку. Подгонять неподходящую деталь сильными ударами не следует.

Установка и соседние детали

Соединение разбирают после остановки и надёжной фиксации техники, сняв нагрузку с полуоси. Старую шпонку извлекают без повреждения стенок паза, затем очищают посадочные поверхности от загрязнений и продуктов износа. Проверяют кромки, дно и боковые стенки обоих пазов, а также прилегающие поверхности полуоси и сопряжённой детали. Трещины и заметная выработка требуют отдельного устранения: новая шпонка их не компенсирует.

При сборке шпонку размещают в пазу без перекоса и проверяют её посадку. Сопряжённую деталь совмещают с выступающей частью шпонки и устанавливают без чрезмерного усилия. Если сборка останавливается, проверяют совмещение пазов и размеры, а не стягивают соединение крепежом. Затем восстанавливают штатную фиксацию и проверяют отсутствие взаимного люфта. Повреждённые стопорные и крепёжные детали заменяют по состоянию и требованиям к конкретному соединению.
