Пластина шестерни дифференциала Shifeng 240 AMG

Пластина шестерни дифференциала Shifeng 240 AMG — деталь для ремонта механизма, который позволяет ведущим колёсам вращаться с разной скоростью при повороте. Её подбирают при разборке дифференциала, когда снятая пластина изношена или повреждена. При таком ремонте значение имеет не только состояние зубьев шестерён: сопряжённые с ними детали тоже должны сохранять свою форму и правильно занимать посадочное место.

Форма и посадка

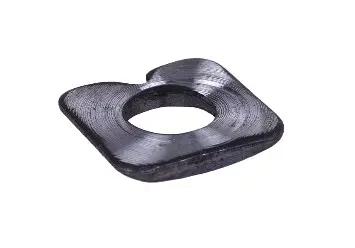

Пластина имеет центральное круглое отверстие и четырёхугольный наружный контур со скруглёнными углами. Поверхность выполнена с изгибом. Поэтому при сравнении со снятой деталью нужно учитывать весь профиль, а не только сходство отверстия. Изгиб нельзя произвольно выпрямлять, а края — подтачивать ради установки: после такой подгонки меняются посадка и контакт с соседними деталями.

Когда требуется замена

Основания для замены — трещины, выкрашивание кромок, глубокие задиры, заметная выработка на контактных участках и деформация относительно исходной формы. Сам по себе изгиб не означает повреждение: его оценивают по устройству посадочного места и исправному образцу. Отверстие также проверяют на разбитые края и неравномерный износ. Даже если пластина остаётся целой, потеря толщины на отдельных участках может нарушить сопряжение.

Посторонний шум и увеличенный люфт в дифференциале служат поводом проверить механизм, но не указывают однозначно на эту пластину. При разборке осматривают прилегающие поверхности шестерни, посадочное место и соседние опорные детали. Задиры и металлические частицы требуют внимания к причине износа: новая пластина на повреждённой поверхности может быстро получить аналогичную выработку.

Что сверить при подборе

Сравните наружные размеры, толщину, диаметр центрального отверстия, форму углов и направление изгиба. Толщину снятой пластины полезно проверять в нескольких местах, поскольку участок с выработкой не показывает её первоначальный размер. Отдельно проверьте, как отверстие совмещается с проходящей через него деталью и как наружный контур располагается в посадочном месте. Одинаковая общая форма ещё не означает одинаковую посадку.

Особенности установки

До снятия запомните положение пластины относительно шестерни и соседних деталей, направление её изгиба и порядок сборки. Очистите место установки от загрязнений и продуктов износа, проверьте контактные поверхности на заусенцы. Устанавливайте пластину в предусмотренное положение по руководству к механизму. Она должна занимать своё место без принудительного выравнивания и подгонки ударами.

При сборке проверьте свободу движения механизма и предусмотренные руководством зазоры. Неверная толщина или ориентация пластины способны вызвать зажатие сопряжённых деталей либо избыточный люфт, а несовпадение контура — перекос. Если после установки появляется заедание, нужно проверить подбор и положение детали до эксплуатации. Повреждённые соседние опорные детали заменяют по результатам осмотра; установка одной новой пластины не устраняет их износ.
