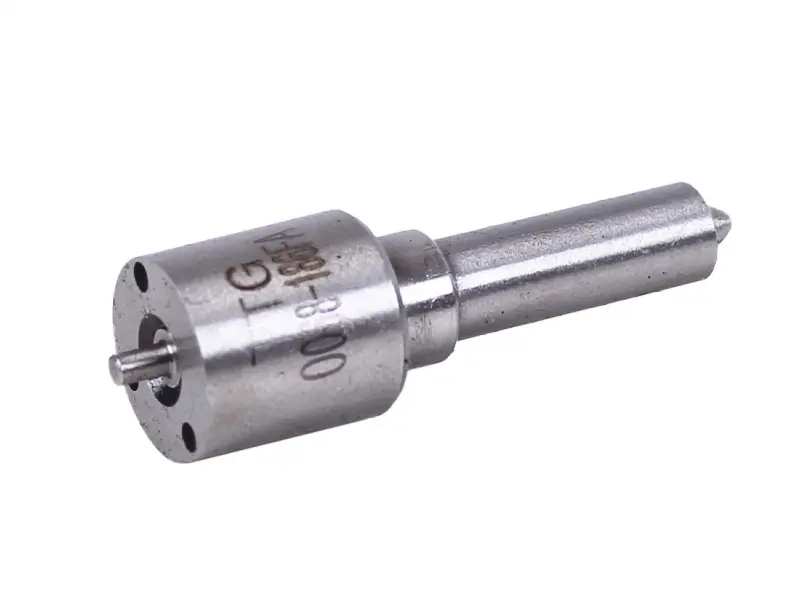

Распылитель форсунки мотоблока 186F (9 л.с.), длинный, TTG AMG-4

Распылитель форсунки TTG для мотоблока с двигателем 186F (9 л.с.), длинный. Устанавливается в форсунку и отвечает за подачу топлива в камеру сгорания в распылённом виде. От состояния распылителя зависит, насколько равномерно топливо смешивается с воздухом и сгорает. При ремонте форсунки его подбирают по исполнению снятой детали, а не только по обозначению двигателя.

Устройство и назначение

Деталь имеет ступенчатый цилиндрический корпус с удлинённой узкой частью и выступающим наконечником. На корпусе нанесено обозначение TTG. В работе форсунки игла открывает и перекрывает подачу топлива через распылитель. Точность сопряжения иглы и корпуса нужна для чёткого прекращения впрыска: подтекание после закрытия ухудшает сгорание и способствует образованию нагара.

Длинное исполнение необходимо учитывать при замене. Длина корпуса и выступание наконечника связаны с посадкой распылителя в форсунке и положением его рабочей части. Даже близкие по внешнему виду детали могут различаться посадочными поверхностями и устройством распыляющей части. Несовпадение этих признаков способно помешать сборке или нарушить подачу топлива.

Когда требуется замена

Проверить распылитель стоит при затруднённом запуске, неустойчивой работе двигателя, усиленном дымлении и увеличении расхода топлива. Причиной могут быть загрязнение отверстий, заедание иглы, износ сопряжённых поверхностей или потеря плотности закрытия. Эти признаки сами по себе не доказывают неисправность распылителя: решение о замене принимают после проверки форсунки, оценки распыла и отсутствия подтекания.

Что сверить при подборе

Сопоставьте снятый распылитель с заменой по общей длине, диаметрам ступеней, форме наконечника и расположению торцевых отверстий. Проверьте посадку в корпусе форсунки, сопряжение с её внутренними деталями и полностью читаемую маркировку старого распылителя. Обозначение «длинный» помогает выбрать исполнение, но не заменяет сравнение геометрии. Распыляющие отверстия нельзя рассверливать или изменять ради подгонки: от них зависит характер впрыска.

Особенности установки

До разборки очистите форсунку снаружи, чтобы грязь не попала внутрь. Сохраните порядок расположения её деталей и работайте на чистой поверхности. Иглу и корпус распылителя не смешивают с деталями другой пары; точные сопрягаемые поверхности берегут от царапин и абразива. При сборке проверьте состояние прилегающих поверхностей, прижимной детали и уплотнений. Повреждённые уплотнения заменяют, а одноразовые используют согласно требованиям к форсунке.

Затяжку и регулировку выполняют по документации двигателя и форсунки. После замены требуется стендовая проверка давления открытия, качества распыла и герметичности закрытия. Одна лишь установка нового распылителя не обеспечивает правильную настройку форсунки. Неверная посадка, загрязнение или ошибочная регулировка могут вызвать подтекание топлива, дымление и неровную работу двигателя. Проверять струю впрыска рукой нельзя: топливо под высоким давлением способно проникнуть под кожу.
