Шплинт со стопором редуктора мотоблока 186F (9Hp) TTG AMG-3

Шплинт со стопором редуктора мотоблока 186F (9Hp) TTG AMG-3 служит для фиксации разъёмного соединения. Обозначение 9Hp относится к мощности техники — 9 л. с. Деталь удерживает соединённые части от разъединения, а съёмный стопор препятствует выходу пальца из отверстия. Такой крепёж снимают при разборке соединения и возвращают на место после сборки.

Как устроена деталь

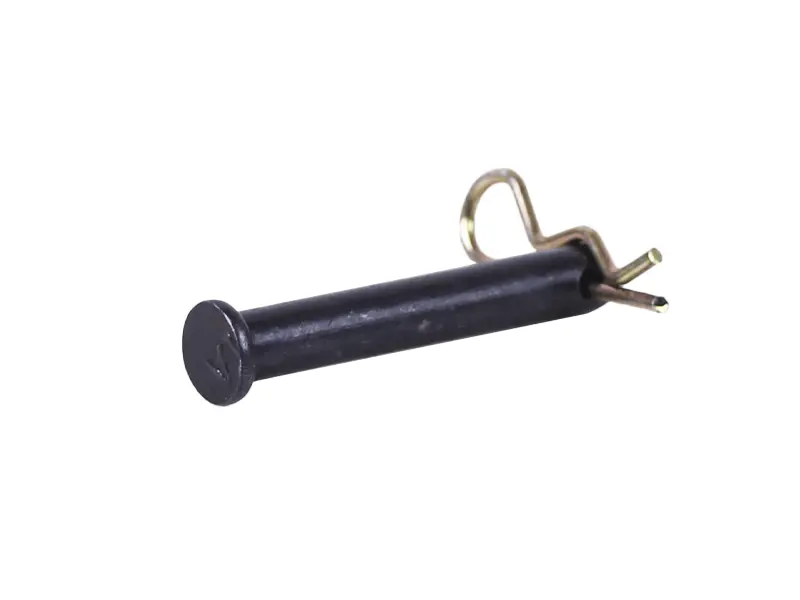

Основная часть — прямой цилиндрический палец с круглой плоской головкой на одном конце. На другом конце установлен фигурный проволочный стопор. Головка ограничивает проход пальца через отверстие с одной стороны, стопор удерживает его с противоположной. Для разборки сначала освобождают стопор, затем извлекают палец. Резьбовая затяжка в такой схеме фиксации не используется.

При подборе имеют значение обе части крепления. Палец должен подходить к отверстиям соединяемых деталей, а стопор — надёжно удерживаться в предусмотренном месте. Если заменить только палец и оставить погнутый или ослабленный фиксатор, причина ненадёжного крепления останется. Поэтому состояние стопора проверяют одновременно с состоянием самого пальца.

Что сверить со снятой деталью

Сравните диаметр стержня, его рабочую длину от головки до места фиксации, размер головки и расположение отверстия под стопор. Отдельно проверьте форму фиксатора и пространство для его установки: после сборки он не должен упираться в соседние детали. Ориентироваться только на общую длину недостаточно — головка и участок за стопором не заменяют длину, которая проходит через соединение.

Слишком толстый палец не войдёт в отверстия, слишком тонкий увеличит люфт и ударную нагрузку на их края. При недостаточной рабочей длине стопор не удастся установить полностью. Излишняя длина может оставить ненужное осевое перемещение или привести к контакту крепежа с соседними частями. Не подгоняйте неподходящий палец силой и не рассверливайте соединение ради его установки.

Когда крепление требует замены

Повод для замены — изгиб стержня, выраженные канавки и выработка в местах контакта, повреждение головки или отверстия под стопор. У самого фиксатора проверяют форму, отсутствие трещин и способность удерживаться после установки. Если он стал свободно выпадать, имеет надлом или заметно разогнут, повторное использование такого крепления может закончиться потерей пальца.

Одновременно осмотрите посадочные отверстия соединяемых деталей. Овальная выработка, разбитые края и заметный люфт требуют отдельного внимания: новый палец не восстановит изношенное отверстие. Проверьте и предусмотренные конструкцией шайбы или втулки, если они есть в этом соединении.

Установка и проверка

Заглушите двигатель, исключите случайный запуск и снимите нагрузку с соединения. Освободите стопор, выньте старый палец и очистите отверстия от грязи. Совместите детали так, чтобы новый палец проходил без перекоса и сильных ударов. Установите стопор до полного зацепления, затем убедитесь, что палец не выходит вдоль своей оси, а фиксатор не касается движущихся частей. После пробной работы повторно проверьте посадку и отсутствие смещения крепежа.
