Карбюратор для бензопил Goodluck GL4500/5200 TTG AMG-3

Карбюратор для бензопил Goodluck GL4500/5200 TTG AMG-3 дозирует топливо и смешивает его с воздухом перед поступлением в двигатель. От его состояния и настройки зависят запуск, устойчивость холостого хода и реакция мотора на нажатие газа. Его устанавливают взамен карбюратора, который потерял герметичность, имеет повреждения корпуса или изношенные механизмы и уже не обеспечивает правильную подачу смеси.

Конструкция и работа

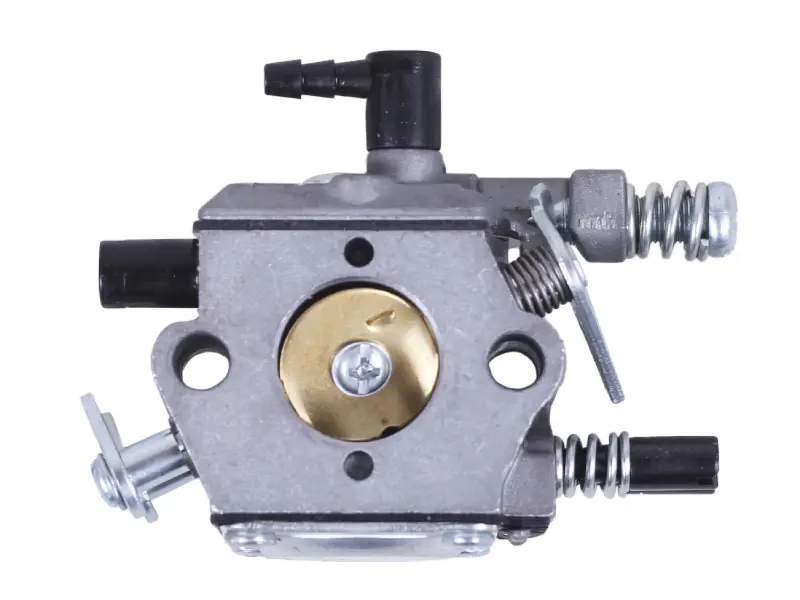

В проходном канале расположена поворотная заслонка. Снаружи находятся рычаги управления, винты с пружинами и угловой штуцер для шланга. По сторонам канала предусмотрены два крепёжных отверстия. При подборе значение имеет взаимное расположение этих частей: тяга должна подходить к рычагу без перекоса, а шланг — надеваться на штуцер без натяжения и резкого перегиба.

Карбюратор должен подавать смесь в соответствии с режимом работы двигателя. Нарушение дозирования может проявляться затруднённым запуском, провалами при наборе оборотов, неустойчивым холостым ходом или остановкой под нагрузкой. Подтекание топлива и заедание привода также требуют проверки. Эти признаки сами по себе не доказывают неисправность карбюратора: негерметичный впуск или повреждённый топливный шланг могут вызывать похожие симптомы.

Что сверить со снятой деталью

Ориентируйтесь на модель бензопилы и устройство установленного карбюратора. Сопоставьте расстояние между крепёжными отверстиями, размер проходного канала, форму прилегающих поверхностей и расположение отверстий на них. Каналы в сопряжении должны совпадать с ответной частью и прокладкой. Одного совпадения крепежа недостаточно для правильной работы двигателя.

• Сравните направление штуцера и посадку топливного шланга: соединение должно быть плотным, без растягивания или пережатия шланга.
• Проверьте форму рычагов, места зацепления тяг и ход заслонки. Привод должен свободно перемещаться и возвращаться при отпускании газа.
• Сверьте положение регулировочных винтов и зазоры до соседних деталей, чтобы после сборки сохранялся доступ для настройки.

Особенности замены

Работайте на остывшем двигателе, исключив случайный запуск. До снятия очистите место вокруг карбюратора и запомните расположение тяг и шлангов. Отсоединяйте их без усилия на рычаги и штуцеры. Открытый впуск защитите от попадания грязи. При замене осмотрите прокладки, впускной патрубок и топливный шланг; затвердевшие, надорванные или деформированные уплотнения замените.

Установите карбюратор без перекоса, правильно совместив отверстия прокладок. Равномерно затяните крепление по требованиям к бензопиле, подключите тяги и шланги. До запуска проверьте свободный ход привода и отсутствие подтекания топлива. Не пытайтесь компенсировать несовпадение рычагов изгибом тяг: это может ограничить движение заслонки или помешать её возврату.

После установки настройку выполняют по руководству к конкретной бензопиле. На холостом ходу цепь не должна двигаться. Произвольное вращение винтов не устраняет подсос воздуха или ошибку подбора. Чрезмерно бедная смесь способна вызвать перегрев двигателя, а слишком богатая — ухудшить отклик на газ и увеличить образование нагара. Если обороты не удаётся стабилизировать, проверьте правильность соединений и герметичность прилегания карбюратора.
