Рычаг газа для мотоблока 178F/186F TTG AMG-5

Рычаг газа для мотоблока 178F/186F TTG AMG-5 служит для ручного управления оборотами двигателя через привод газа. Его устанавливают в зоне органов управления, чтобы менять положение привода с места оператора. Исправный рычаг должен перемещаться без заеданий и сохранять выбранное положение: от этого зависит удобство настройки оборотов при работе с разной нагрузкой.

Конструкция и работа

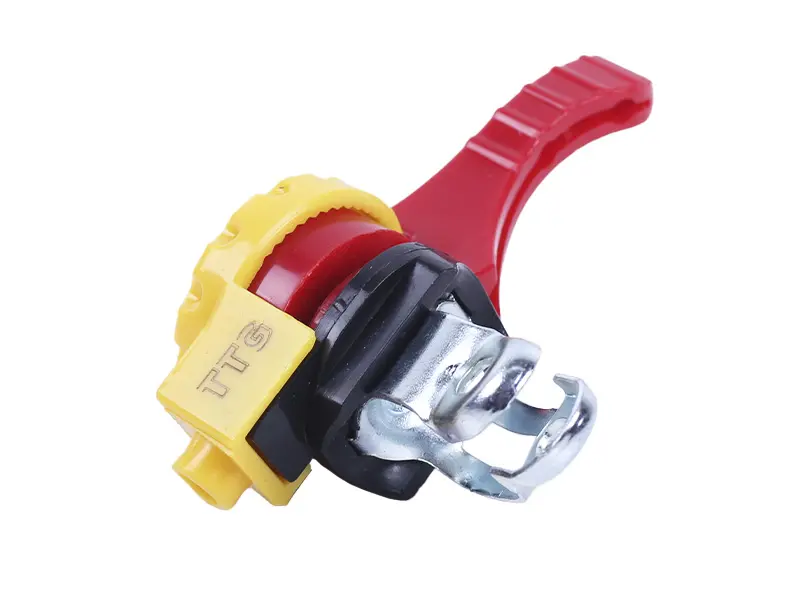

У рычага красная рукоятка с поперечными выступами, чёрная центральная часть и жёлтая деталь с маркировкой TTG. Сбоку расположено разъёмное крепление с изогнутыми охватами. При подборе имеют значение форма этого крепления, расположение рукоятки относительно опоры и свободное пространство для её полного хода. Цвет помогает отличить детали управления, но сам по себе не определяет их взаимозаменяемость.

Рычаг передаёт движение на привод, а не регулирует двигатель самостоятельно. Поэтому тугой ход может быть связан как с механизмом рукоятки, так и с тросом или его прокладкой. Если оболочка повреждена, внутри есть загрязнение либо трос резко перегнут, замена одной рукоятки не устранит причину повышенного усилия.

Когда требуется замена

Повод осмотреть рычаг — трещины, сломанная рукоятка, заметный люфт в месте поворота, заедание или самопроизвольное смещение установленного положения. Отдельного внимания требует крепление: если оно деформировано или проворачивается на опоре, управлять газом становится неудобно. Попытка удержать повреждённый корпус чрезмерной затяжкой может усугубить поломку.

Что сверить при подборе

Сравните новую деталь со снятой по форме и размеру охвата, способу стягивания крепления и направлению движения рукоятки. Проверьте, с какой стороны подходит привод, как закрепляются оболочка и конец троса, достаточно ли хода для работы штатного механизма. Совпадение обозначения двигателя не заменяет проверку исполнения органов управления конкретного мотоблока.

Оцените положение рычага рядом с рукоятками и другими органами управления. Он не должен упираться в соседние детали или требовать натяжения троса для установки на место. Неподходящее крепление будет смещаться, а неверный ход привода может ограничить диапазон регулировки либо оставить газ натянутым при минимальном положении рукоятки.

Установка и проверка

Замену выполняют при остановленном двигателе. До снятия запомните положение крепления, маршрут троса и способ его фиксации. Отсоединяйте привод без резких перегибов; одновременно проверьте оболочку, наконечники и место закрепления троса. Изношенные или повреждённые сопутствующие детали стоит заменить, чтобы они не мешали работе нового рычага.

Закрепите рычаг в удобном положении и подключите привод по штатной схеме. Затяжка должна удерживать крепление от проворачивания, не деформируя его. На заглушённом двигателе несколько раз проведите рукоятку через весь диапазон: движение должно быть свободным, оболочка — оставаться в упорах, а крепление — неподвижным. После этого проверьте реакцию двигателя на изменение положения рычага по инструкции мотоблока. Если обороты меняются непредсказуемо или не снижаются, остановите двигатель и проверьте подключение привода.
