Распылитель форсунки мотоблока 178F (6 л.с.) TTG AMG-5

Распылитель форсунки мотоблока 178F (6 л.с.) TTG AMG-5 предназначен для ремонта топливной форсунки. Через распылитель топливо поступает в камеру сгорания, а качество распыла влияет на запуск, ровность работы и полноту сгорания. Деталь заменяют при износе или повреждении, когда проверка форсунки показывает нарушение распыла либо неплотное закрытие.

Конструкция и работа

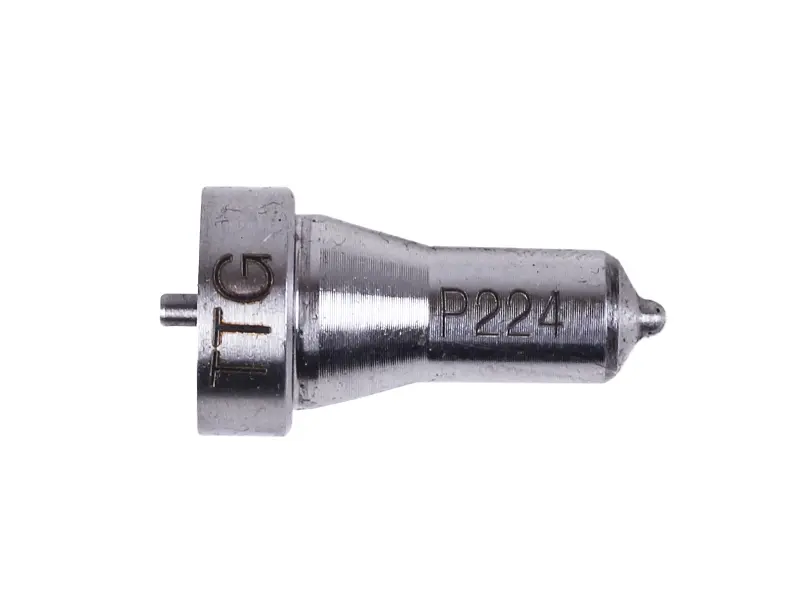

Деталь имеет цилиндрический корпус с широким буртиком, сужающимся переходом и выступающим наконечником. На корпусе нанесена маркировка P224, на буртике — TTG. Эти обозначения помогают сопоставить распылитель со снятой деталью, но проверять нужно также посадку и геометрию. Наружное сходство само по себе не обеспечивает правильную работу форсунки.

Распылитель работает с иглой, которая открывает и перекрывает подачу топлива. Износ сопряжённых поверхностей, загрязнение и отложения возле выходных отверстий могут нарушать этот процесс. Вместо мелкого распыла появляются отдельные струи или подтекание, и топливо сгорает хуже. Очистка не устраняет механический износ, поэтому решение о замене принимают после проверки.

Когда стоит проверить распылитель

Поводом для диагностики служат затруднённый запуск, неустойчивая работа, дымность и увеличение расхода топлива. Такие признаки могут иметь и другие причины: по ним одним нельзя определить неисправность распылителя. На стенде проверяют характер распыла, чёткость прекращения подачи и герметичность закрытой форсунки. Это позволяет отличить загрязнение от повреждения, требующего замены детали.

Что сверить при подборе

Сопоставьте обозначение двигателя и установленную форсунку, затем проверьте маркировки старого распылителя. Сравните общую длину, диаметры посадочных участков, форму буртика, наконечника и расположение установочных элементов. Измерять следует очищенную деталь: нагар и загрязнение могут скрывать края посадочных поверхностей и мешать точному сравнению.

Уточните соответствие распылителя корпусу форсунки и работающей с ним игле. Прецизионные сопряжения нельзя подбирать только по тому, что детали входят друг в друга. Ошибка в длине или посадке может помешать сборке, изменить положение наконечника или нарушить закрытие подачи. Не пытайтесь компенсировать несоответствие дополнительной затяжкой либо доработкой корпуса.

Замена и проверка

Перед разборкой очищают форсунку снаружи, чтобы грязь не попала внутрь. При снятии сохраняют порядок расположения внутренних деталей и регулировочных элементов. Распылитель устанавливают на чистые посадочные поверхности, без перекоса и усилия при совмещении. Точные поверхности и выходные отверстия нельзя обрабатывать абразивом или прочищать случайной проволокой.

Одновременно осматривают корпус, прижимную гайку и уплотнение форсунки в головке двигателя. Повреждённые уплотнительные детали заменяют, а необходимость установки нового уплотнения определяют по требованиям двигателя. Момент затяжки и настройки берут из документации конкретной форсунки. После сборки на стенде проверяют давление открытия, герметичность и распыл: одна лишь установка нового распылителя ещё не подтверждает исправность форсунки.
