Коленвал для мотоблока 178F (6Hp), голый, под шлицы Ø25 мм, TTG AMG-4

Коленвал для двигателя мотоблока 178F (6Hp) в исполнении «голый», под шлицы Ø25 мм, с обозначением TTG AMG-4. Через шатун он воспринимает усилие поршня и преобразует его возвратно-поступательное движение во вращение. От состояния шеек и посадочных поверхностей зависит работа опор, шатуна и уплотнений. Деталь нужна при ремонте двигателя, если износ или повреждение коленчатого вала не позволяет собрать механизм с допустимыми зазорами.

Конструкция и исполнение

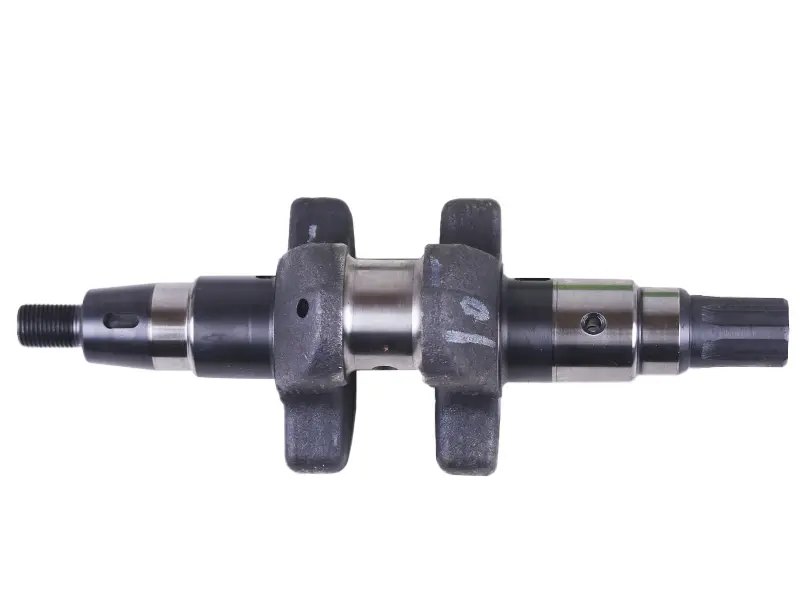

Вал имеет щеки с противовесами, смещённую шатунную шейку и ступенчатые посадочные участки. На одном конце предусмотрены наружная резьба и паз, на другом — шлицевой хвостовик. Эти участки выполняют разные задачи: передают вращение, удерживают сопряжённые детали и обеспечивают их правильное положение. Исполнение «голый» требует отдельно проверить, какие детали со снятого вала можно использовать повторно, а какие необходимо заменить по состоянию.

Когда требуется замена

Основанием для проверки служат стук в нижней части двигателя, увеличенный люфт шатуна, задиры на шейках или повреждение посадок. Недостаток смазки, загрязнение масла и работа с изношенными опорами ускоряют износ трущихся поверхностей. Повреждённые шлицы, сорванная резьба и трещины также требуют оценки при разборке. Один только шум не доказывает неисправность коленвала: решение о замене принимают после осмотра и измерений, отделяя его износ от неисправностей шатуна и подшипников.

Что сверить при подборе

Сопоставьте снятый вал с новым по общей длине, расположению уступов, диаметрам и длине посадочных участков. Для шлицевого соединения проверьте число и профиль шлицев, длину хвостовика и положение сопрягаемой детали. Обозначение Ø25 мм не заменяет проверку остальных размеров: вал с другим профилем шлицев не обеспечит правильное соединение даже при совпадении диаметра.

Отдельно сравните резьбу, паз, размеры шатунной шейки и расстояние между щеками. Проверьте участки под опоры и уплотнения, а также расположение отверстий и каналов, связанных со смазкой. Совпадение этих признаков необходимо для сборки без перекоса и лишнего осевого перемещения. Ошибка в длине посадки или положении уступа может помешать закрыть картер либо привести к зажатию вала после затяжки крепежа.

Особенности установки

Замена требует разборки двигателя и доступа к коленчатому механизму. После снятия старой детали осматривают шатун, подшипники, сальники и посадочные места в картере. Изношенные сопряжённые детали меняют вместе с валом: повреждённая опора или шатунная поверхность способны быстро испортить новые шейки. Уплотнения и прокладки, нарушенные при разборке, подготавливают к замене заранее.

При сборке очищают сопрягаемые поверхности, проверяют проход смазочных каналов и смазывают трущиеся участки. Усилие при посадке передают через подходящую оправку, без ударов по резьбе и шлицам. Зазоры, положение сопряжённых деталей и затяжку крепежа выдерживают по руководству двигателя. До запуска проверяют свободное вращение коленвала и отсутствие заедания. Тугой ход после сборки требует проверки посадок и зазоров, а не попытки приработать механизм под нагрузкой.
