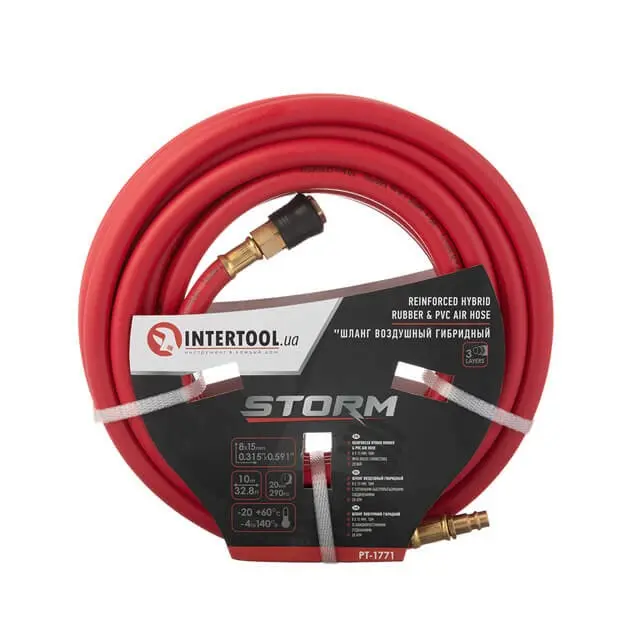

Шланг пневматический гибридный профессиональный STORM 8×15 мм, 10 м, 20 атм, с латунными быстросъёмами

Профессиональный гибридный пневматический шланг STORM соединяет источник сжатого воздуха с пневмоинструментом. Он нужен, чтобы подвести воздух к месту работы и свободно перемещать инструмент в пределах длины рукава. Длина шланга — 10 м, размер — 8×15 мм, обозначение давления — 20 атм. На концах установлены латунные быстроразъёмные соединения, наружная оболочка красная.

Конструкция и подключение

Размер 8×15 мм означает внутренний диаметр 8 мм и наружный 15 мм. Внутренний проход учитывают при подборе воздушной линии: слишком узкий шланг может ограничивать подачу воздуха к инструменту, особенно при большом расходе. Наружный диаметр важен там, где рукав проходит через держатели или направляющие. Длина 10 м позволяет отнести инструмент от компрессора, но маршрут прокладки нужно выбирать с запасом на движение, без натяжения у концов.

Быстроразъёмная пара состоит из муфты и ответного штекера. Такое подключение удобно при смене инструмента: соединение размыкают без откручивания резьбы каждый раз. Латунные соединения уже находятся на концах шланга; при подборе ответной арматуры нужно сверять её профиль, а не только общий внешний размер. Похожая форма ещё не означает, что штекер надёжно зафиксируется в муфте.

Что проверить при подборе

Сопоставьте длину и диаметры со старым рукавом, а также требования инструмента к расходу воздуха и давлению. Проверьте тип соединения на выходе компрессора и на входе инструмента: ответные части должны подходить по форме и размеру. Если используется переходник, учитывайте его проходное сечение и допустимое давление. Несоответствие может вызвать утечку, затруднить фиксацию или заметно уменьшить подачу воздуха.

Обозначение 20 атм учитывают вместе с допустимыми параметрами всей линии. Настройку регулятора выбирают по требованиям инструмента и ограничениям шланга, муфт и переходников. Гибридное исполнение само по себе не служит основанием применять рукав для топлива, воды или других сред: здесь его назначение — подача сжатого воздуха.

Когда шланг требует замены

Повод осмотреть рукав — шипение, падение давления при работе, трещины оболочки, глубокие потёртости, вздутия и повреждения возле соединений. Отдельно проверьте, не пропускает ли воздух сама муфта: изношенное уплотнение или повреждённый штекер могут давать утечку при целом шланге. Частые перегибы, защемление и натяжение за инструмент ускоряют повреждение рукава и его концевых соединений.

Установка и проверка

Перед отсоединением старого шланга перекройте подачу и сбросьте остаточное давление. Очистите ответные соединения, осмотрите уплотнения, фиксатор муфты и штекер; повреждённые части замените. Размотайте новый рукав без перекручивания, проложите его в стороне от острых кромок и горячих поверхностей. Вставьте штекер до фиксации и проверьте, что соединение удерживается.

Подавайте воздух постепенно, затем проверьте стыки на утечки и работу инструмента под нагрузкой. Шланг не должен натягиваться или резко перегибаться возле муфт. Для отсоединения снова перекройте воздух и стравите давление: размыкание нагруженной линии может сопровождаться резким движением свободного конца.
