Храповой механизм под плашку 1 1/2–2

Храповой механизм под плашку 1 1/2–2 служит для передачи усилия при ручном нарезании резьбы. Он позволяет поворачивать резьбонарезную головку короткими движениями рукоятки: при рабочем ходе головка вращается, при возвратном рукоятка переставляется для следующего движения. Такой принцип удобен там, где для полного оборота длинной рукоятки мало места. Саму резьбу формируют резцы установленной головки, а храповик обеспечивает её привод.

Конструкция и работа

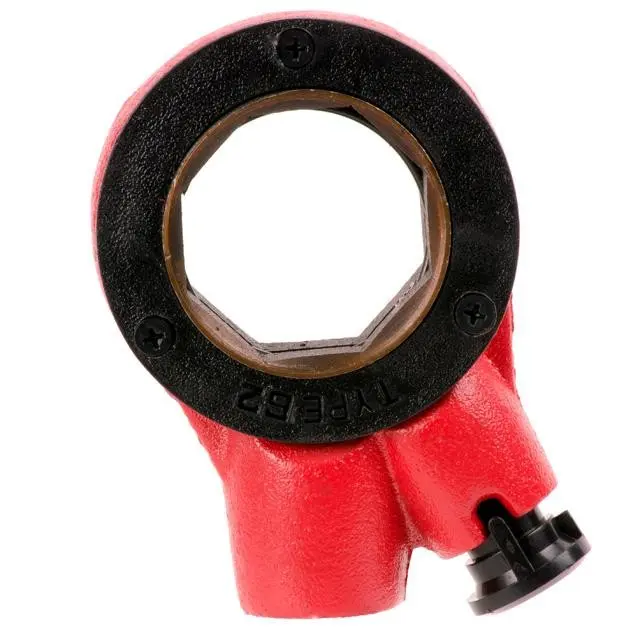

Механизм имеет красный корпус с центральным посадочным отверстием, чёрную кольцевую крышку на трёх винтах и выступающий боковой орган управления. Внутренний контур посадки имеет грани: при подборе нужно учитывать их форму и расположение, а не только общий размер отверстия. Сопрягаемая головка должна правильно входить в держатель и передавать усилие без проворачивания.

Исправный храповик последовательно захватывает головку на рабочем ходе и освобождает обратный ход рукоятки. Если захват пропадает под нагрузкой, появляются рывки, заклинивание или заметно увеличивается свободный ход, механизм стоит проверить. Причиной могут быть загрязнение, износ зубьев и собачки, повреждение пружины либо ослабление крепежа. Трещины корпуса и повреждённая посадка также требуют внимания: подтяжка винтов такую неисправность не устраняет.

Как подобрать

Обозначение 1 1/2–2 используйте как отправную точку для подбора, затем сопоставьте механизм со снятым держателем и своей резьбонарезной головкой. Совпадение обозначения само по себе не заменяет проверки соединений: головка должна подходить по посадочному профилю, глубине установки и способу удержания.

• Сверьте форму центрального отверстия, размеры сопрягаемых поверхностей и положение упоров головки.
• Проверьте соединение с рукояткой: способ крепления, размеры и возможность надёжной фиксации.
• Сопоставьте расположение органов управления и доступ к ним в месте работы.
• Убедитесь, что установленная головка удерживается без перекоса и не выходит из посадки при возвратном движении.

Замена и проверка

Снимайте старый механизм без нагрузки на инструмент. Отсоедините рукоятку и головку предусмотренным их конструкцией способом, очистите сопрягаемые поверхности от стружки и загрязнений. Осмотрите головку, её фиксатор и крепление рукоятки: повреждения этих деталей могут создавать люфт даже с новым храповиком. Изношенные крепёжные и удерживающие детали заменяют по состоянию.

Установите головку до штатного положения и закрепите соединения. Не забивайте её в отверстие и не компенсируйте несовпадение посадки случайными прокладками. Сначала проверьте движение без нагрузки: захват должен быть последовательным, возвратный ход — без заедания. Направление работы проверяют до приложения усилия, а переключение выполняют при разгруженном механизме.

При первой работе увеличивайте усилие постепенно. Проскальзывание или смещение головки — повод остановиться и проверить посадку и фиксацию. Неправильный подбор приводит к повреждению сопрягаемых граней, срыву зацепления и потере контроля над инструментом. После работы удаляйте стружку, а обслуживание самого храповика выполняйте по требованиям используемого инструмента.
