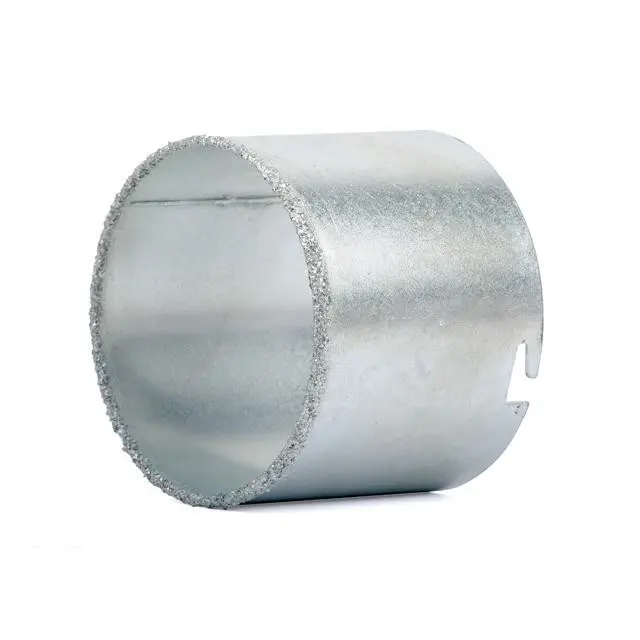

Корончатое сверло диаметром 103 мм, высота 64 мм

Корончатое сверло диаметром 103 мм и высотой 64 мм предназначено для получения круглых отверстий. Коронка обрабатывает материал по окружности, оставляя сердцевину внутри, поэтому при подборе учитывают не только диаметр отверстия, но и возможность извлечь оставшуюся часть материала. Такой инструмент нужен, когда требуется выполнить круглый проход под устанавливаемую деталь или подготовить заготовку к дальнейшей обработке.

Конструкция и размеры

Сверло имеет полый цилиндрический корпус и кольцевую рабочую кромку с зернистой поверхностью. На противоположном краю корпуса расположен открытый фигурный вырез. При замене коронки нужно сопоставить форму этого края и его сопряжение с держателем: одинаковый диаметр сам по себе не означает, что инструмент получится закрепить в имеющейся оснастке.

Обозначение D — 103 мм указывает диаметр, H — 64 мм — высоту коронки. Высоту корпуса нельзя принимать за допустимую глубину сверления: доступный ход зависит также от крепления, положения держателя и свободного пространства внутри. Для сквозного отверстия учитывают толщину заготовки и доступ с обратной стороны, а для отверстия с ограниченной глубиной заранее определяют способ контроля заглубления.

Что сверить при подборе

Сопоставьте коронку со снятым инструментом по диаметру, высоте, форме посадочной части и расположению вырезов. Отдельно проверьте способ фиксации в держателе и соответствие оснастки используемому приводу. Рабочая кромка должна подходить к обрабатываемому материалу, а режим вращения — к сочетанию коронки, заготовки и инструмента. Подбор только по размеру может привести к тому, что коронка закрепится, но не будет нормально обрабатывать поверхность.

Если отверстие делают под конкретную деталь, сверяют её установочный размер и необходимый зазор. Диаметр корпуса устанавливаемого изделия и требуемый диаметр отверстия могут различаться. Для точной посадки полезно проверить результат на обрезке того же материала: фактический размер и качество края зависят от биения, жёсткости закрепления и состояния рабочей кромки.

Когда коронку меняют

Поводом для проверки служат заметное снижение скорости обработки, необходимость сильнее давить на инструмент, увод отверстия в сторону и неравномерный след по окружности. Осмотрите зернистый край на участки с выраженным износом, а корпус — на трещины, вмятины и деформацию. Биение бывает связано и с держателем, поэтому вместе с коронкой проверяют посадочные поверхности и фиксацию. Корпус с трещиной или нарушенной геометрией заменяют.

Установка и работа

Коронку устанавливают при отключённом приводе. С посадочных поверхностей удаляют остатки материала, проверяют держатель и надёжно закрепляют оснастку предусмотренным для неё способом. Заготовку фиксируют, размечают центр и проверяют свободный ход инструмента. При пробном пуске контролируют отсутствие биения; боковой перекос нельзя исправлять увеличением нажима.

Во время сверления сохраняют направление подачи и не перегружают кромку усилием. Охлаждение, удаление отходов и допустимый режим работы выбирают по требованиям к оснастке и материалу. Сердцевину извлекают после полной остановки и отключения привода, не используя рабочий край как рычаг. После работы очищают внутреннюю полость и осматривают крепление: остатки материала и повреждённая посадка мешают ровной установке при следующем использовании.
