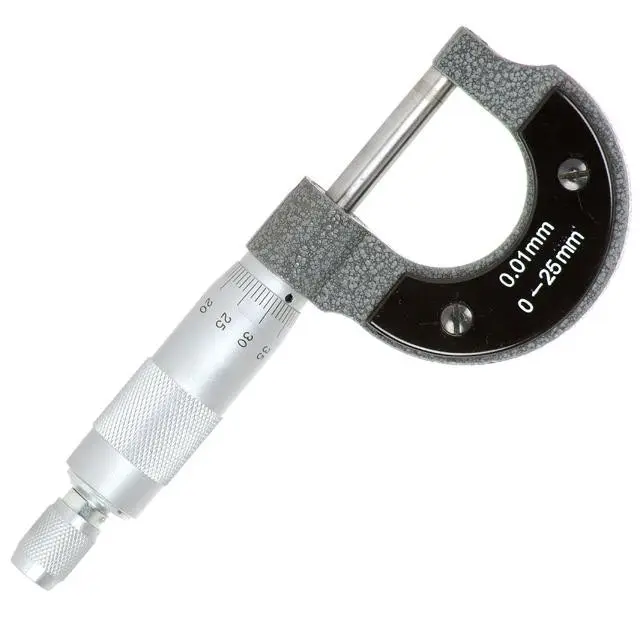

Микрометр механический наружный 0–25 мм, деление 0,01 мм

Наружный микрометр 0–25 мм предназначен для измерения наружных диаметров и толщины деталей. Он пригодится при проверке небольших валов, осей, пальцев и других поверхностей, к которым можно подвести измерительные наконечники с двух сторон. Такой инструмент помогает сопоставить фактический размер с ремонтным допуском и оценить износ детали, когда проверки линейкой недостаточно.

Конструкция и отсчёт

Механизм размещён в скобе: деталь располагают между неподвижной пяткой и подвижным измерительным винтом. Вращением барабана винт подводят к поверхности, а результат считывают по продольной шкале и делениям барабана. Рифление помогает удерживать барабан пальцами. На конце расположена трещотка, которой пользуются при окончательном подводе винта для более равномерного измерительного усилия.

Маркировка «0-25mm» обозначает диапазон измерений от 0 до 25 мм, а «0.01mm» — цену деления 0,01 мм. На круговой шкале есть числовые отметки 20, 25, 30 и 35: они служат для отсчёта долей миллиметра вместе с продольной шкалой. Цена деления сама по себе не определяет допустимую погрешность измерения: на результат также влияют состояние инструмента, чистота поверхностей и правильность его положения.

Как подобрать под задачу

Сверьте размер измеряемой детали с диапазоном 0–25 мм и убедитесь, что скоба позволяет добраться до нужного участка. Наружный микрометр подходит для охвата детали с двух сторон; для проверки отверстий или глубины требуется инструмент другого типа. Если размер находится у верхней границы диапазона, учитывайте фактический размер детали и доступ к месту замера, а не только её номинальное обозначение.

При оценке износа сравнивают не старую деталь с корпусом микрометра, а полученные показания с допусками конкретного механизма. Диаметр вала полезно проверить в нескольких сечениях и в двух взаимно перпендикулярных направлениях. Разница результатов помогает выявить неравномерный износ, который легко пропустить при единственном замере.

Подготовка и работа

Удалите масло, грязь и стружку с детали и измерительных поверхностей. Проверьте нулевой отсчёт при аккуратном смыкании пятки и винта, убедитесь в плавности хода. Если ноль не совпадает или показания при повторной проверке заметно расходятся, сначала проверьте состояние и настройку инструмента. Нагретую после обработки деталь следует измерять после остывания.

Расположите микрометр без перекоса, подведите винт к детали и завершите подвод трещоткой. Не дожимайте барабан силой: избыточное усилие может исказить результат, особенно при измерении тонких стенок. Повторите замер после повторной установки инструмента. Ошибка в отсчёте или перекос способны привести к неверной оценке износа и подбору детали с неподходящим зазором.

Уход и проверка состояния

После работы очистите измерительные поверхности и храните инструмент в сухом месте, защищённом от ударов и стружки. Заедание винта, люфт, повреждения пятки и нестабильный ноль — поводы проверить микрометр до следующих измерений. После падения или заметного повреждения сверяйте его показания с проверенной мерой: ровный внешний вид корпуса ещё не подтверждает правильность отсчёта.
