Переходник с квадрата 1/2″ на шестигранник 10 мм, CrV

Переходник с квадрата 1/2″ на шестигранник 10 мм, CrV соединяет приводной инструмент с шестигранной оснасткой соответствующего размера. Он нужен, когда трещотка или вороток имеют квадрат 1/2″, а используемая насадка — шестигранный хвостовик 10 мм. Такой переход позволяет собрать инструмент для работы с крепежом, сохранив подходящую рукоятку.

Посадка и конструкция

В корпусе выполнено внутреннее шестигранное гнездо, куда входит хвостовик оснастки. Усилие передаётся через сопряжённые грани, поэтому размер и состояние обеих посадок влияют на работу соединения. Обозначение 1/2″ относится к присоединительному квадрату инструмента, а 10 мм — к шестигранной стороне переходника. Это разные посадочные размеры, и один не заменяет другой.

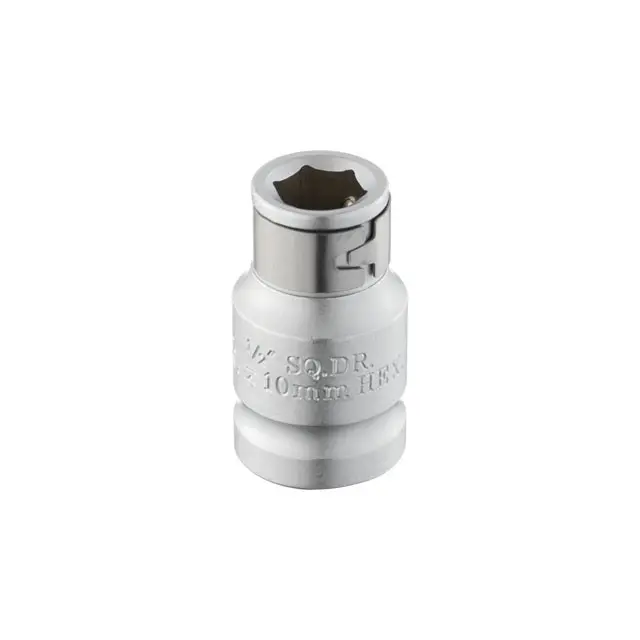

CrV обозначает хромованадиевую сталь. На корпус нанесены надписи SQ.DR. и 10mm HEX: первая относится к квадратному приводу, вторая — к шестигранному профилю размером 10 мм. Переходник имеет цилиндрический корпус с участками разного диаметра и серебристую поверхность. При подборе учитывайте не только соединительные размеры, но и место, которое корпус займёт возле крепежа.

Что проверить при подборе

Сверьте квадрат трещотки или воротка и размер хвостовика насадки. У биты размер рабочего наконечника и размер хвостовика могут различаться: надпись на наконечнике сама по себе не подтверждает подходящую посадку в переходник. Здесь нужен именно шестигранный хвостовик 10 мм. Насадка с меньшим хвостовиком будет иметь люфт, а больший хвостовик не войдёт в гнездо.

Если заменяете прежний переходник, сопоставьте с ним глубину входа оснастки, общую длину сборки и доступ к крепежу. В углублении или рядом с выступающими деталями дополнительная длина может мешать держать инструмент прямо. Также проверьте, как соединяются и удерживаются квадрат привода и насадка: после сборки они не должны самопроизвольно разъединяться при обычном перемещении инструмента.

Сборка и работа

Очистите посадочные поверхности от песка, стружки и налипшей грязи. Установите переходник на подходящий квадрат, вставьте шестигранный хвостовик до штатной посадки и проверьте соединение без нагрузки. Не забивайте насадку молотком, если она входит с перекосом или застревает: сначала проверьте размер, загрязнение и заусенцы. Неполная посадка уменьшает площадь контакта граней.

При работе держите сборку по оси крепежа и прикладывайте усилие плавно. Перекос нагружает края гнезда и хвостовика, способствует замятию граней и срыву соединения. Учитывайте допустимую нагрузку каждого инструмента в сборке; обозначение CrV само по себе не служит допуском к ударному применению.

Когда переходник пора заменить

Повод для замены — трещины корпуса, деформация посадки, скруглённые грани или заметно выросший люфт с исправной оснасткой. Вместе с переходником осмотрите квадрат привода и хвостовик насадки: изношенная сопряжённая деталь ухудшит посадку и в новом соединении. Если насадка проворачивается или перестаёт надёжно удерживаться, остановите работу и устраните причину, прежде чем снова нагружать инструмент.
