Диск отрезной по металлу INTERTOOL 180×1,6×22,2 мм

Отрезной диск INTERTOOL 180×1,6×22,2 мм предназначен для резки металла. Такой расходник используют при подготовке металлических заготовок и удалении повреждённых участков деталей: материал разделяют кромкой вращающегося круга. Для работы нужен инструмент, допускающий установку отрезного диска этого размера, с подходящими крепёжными фланцами и защитным кожухом.

Размер и маркировка

Обозначение 180×1,6×22,2 мм указывает наружный диаметр 180 мм, толщину 1,6 мм и диаметр посадочного отверстия 22,2 мм. Наружный диаметр должен соответствовать требованиям инструмента, а отверстие — его посадке. Толщину учитывают при выборе отрезного круга и проверке крепления. Установка через неподходящие втулки или расточка отверстия нарушают посадку и могут привести к биению.

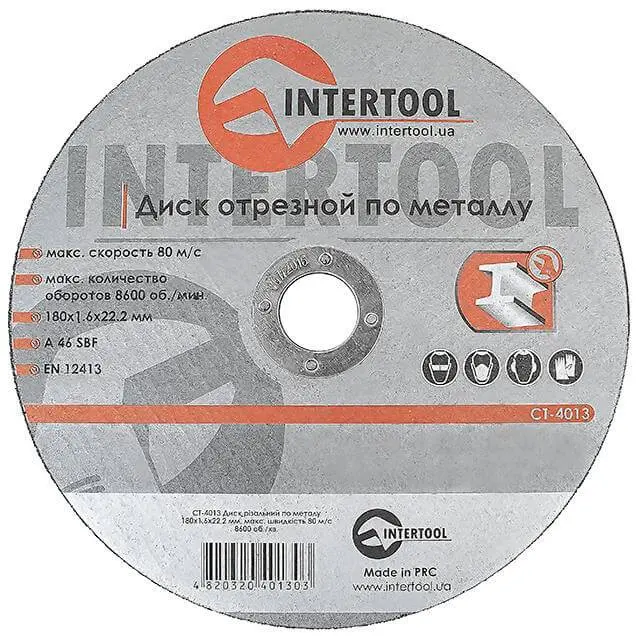

На диске указаны максимальная скорость 80 м/с и максимальная частота вращения 8600 об/мин. Частота вращения шпинделя инструмента не должна превышать допустимую для круга: проверяют именно обороты холостого хода. Маркировка также содержит обозначения A 46 SBF, EN 12413 и заводской индекс CT-4013. Надпись Made in PRC обозначает производство в Китае. Эти сведения дополняют размер, но не заменяют проверку требований инструмента.

Что сверить при подборе

Со снятым кругом сравнивают назначение, посадочный диаметр и толщину. Наружный диаметр изношенного диска уже меньше первоначального, поэтому исходный размер уточняют по маркировке и допустимым размерам оснастки инструмента. Проверяют также, что требуется именно резка металла: отрезным кругом нельзя зачищать поверхность боковой стороной. Боковая нагрузка и перекос в пропиле способны повредить диск.

Повод для замены — трещины, сколы кромки, повреждение посадочного отверстия или заметная деформация. Круг также меняют, когда из-за уменьшившегося диаметра не хватает глубины реза. Если появились биение или необычная вибрация, работу прекращают и проверяют диск, фланцы и посадку. Повреждённый круг не выправляют и не пытаются доработать до полного износа.

Установка и работа

Перед заменой отключают инструмент от питания или снимают аккумулятор и дожидаются полной остановки шпинделя. Посадочные поверхности очищают от металлической пыли, осматривают опорный и прижимной фланцы. На них не должно быть повреждений и загрязнений, мешающих ровному прижиму. Круг устанавливают в порядке, предусмотренном инструкцией инструмента, и затягивают крепление без чрезмерного усилия.

После установки проверяют свободное вращение и положение защитного кожуха, затем выполняют пробный пуск по инструкции инструмента. Заготовку закрепляют так, чтобы пропил не зажимал диск. Рез ведут без бокового нажима и попыток повернуть круг внутри прорези. Если диск заклинило, инструмент выключают и освобождают только после остановки. Пиктограммы на круге напоминают о защите лица, органов дыхания, слуха и рук: при резке образуются искры и частицы металла.
