Мини-фильтр для краскопульта 1/4 в металлическом корпусе, картридж из пенометалла

Мини-фильтр для краскопульта устанавливают в линию подачи сжатого воздуха к окрасочному пистолету. Он задерживает загрязнения, которые могут поступать из воздушного шланга и мешать окрашиванию. Чистота воздуха особенно заметна при нанесении ровного слоя: посторонние частицы способны оставлять включения на покрытии, а нестабильная подача воздуха затрудняет настройку распыла.

Устройство и подключение

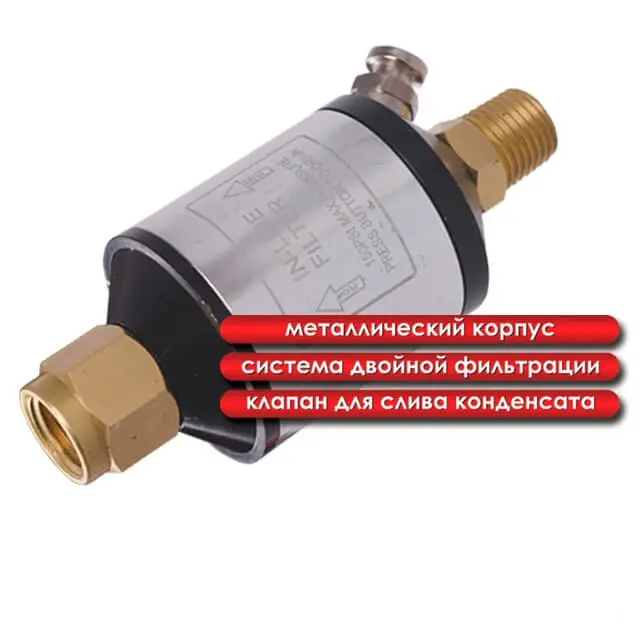

Фильтр выполнен в металлическом корпусе, внутри используется картридж из пенометалла. Пористый материал служит фильтрующей средой, через которую проходит воздух. На противоположных концах корпуса расположены резьбовые присоединения: одно с наружной резьбой, второе с внутренней. Такая конструкция позволяет включить фильтр между воздушной подводкой и пистолетом, если их соединения подходят друг к другу.

Обозначение присоединения — 1/4. При подборе сверяют не только этот размер, но и стандарт резьбы, способ уплотнения и расположение соединений. На корпус нанесена стрелка направления потока: по ней ориентируют фильтр при монтаже. Для отвода накопившегося конденсата предусмотрен клапан. Доступ к нему нужно оставить свободным, чтобы соединения и шланг не мешали обслуживанию.

Что сверить при подборе

Сравните резьбовые части снятого фильтра с присоединениями пистолета и шланга. Наружная и внутренняя резьба должны соответствовать ответным деталям без перекоса и затягивания с усилием с первых витков. Совпадение обозначения 1/4 само по себе не заменяет проверку типа резьбы. Неподходящее соединение может пропускать воздух или повредить резьбовую часть инструмента.

Проверьте, достаточно ли места под рукояткой краскопульта и удобно ли держать его с установленным фильтром. Учитывайте положение быстросъёмного соединения и изгиб шланга: они не должны создавать сильную боковую нагрузку на корпус. Допустимое давление фильтра сопоставляют с настройками воздушной линии по техническим данным изделия. Тонкость очистки выбирают под требования окрасочного оборудования и выполняемой работы.

Когда требуется проверка или замена

Повод осмотреть фильтр — утечка воздуха у корпуса, резьбы или клапана, повреждение соединений и заметное ограничение подачи воздуха к пистолету. Загрязнение картриджа может сопровождаться падением давления при нажатом курке и изменением факела распыла. Эти признаки также встречаются при других неисправностях, поэтому сначала проверяют, связано ли ограничение именно с фильтром. Корпус с трещинами или сорванной резьбой заменяют.

Установка

Отключите подачу воздуха и полностью сбросьте давление перед снятием старого фильтра. Очистите ответные соединения от грязи и остатков уплотняющего материала, осмотрите штуцеры и уплотнения. Повреждённые детали соединения меняют вместе с фильтром. Установите его по стрелке потока, используя уплотнение, подходящее для выбранного резьбового соединения, и не допускайте попадания его частиц внутрь канала.

После сборки подайте воздух и проверьте герметичность соединений и клапана. Оцените работу пистолета при нажатом курке: воздух должен поступать без заметных перебоев. Конденсат удаляют в порядке, предусмотренном инструкцией фильтра; резьбовые соединения под давлением не разбирают. Исправный слив и чистый фильтрующий материал помогают поддерживать подачу воздуха к краскопульту.
