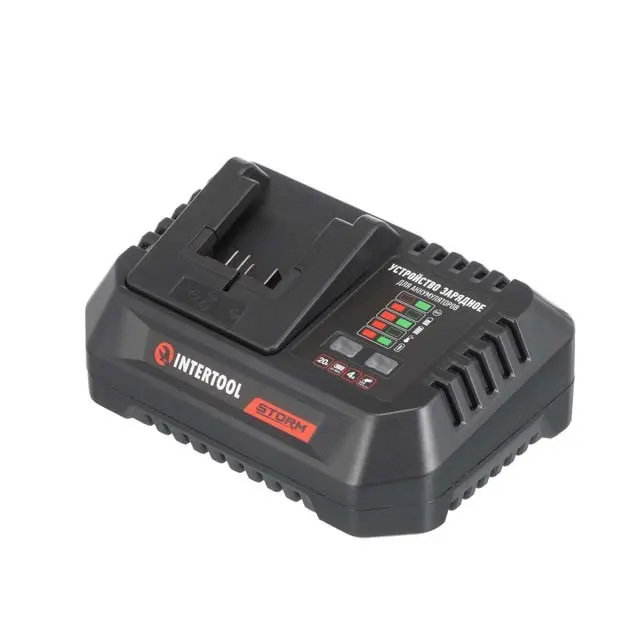

Зарядное устройство INTERTOOL STORM для аккумуляторов Li-ion 20 В, 4,0 А

Зарядное устройство INTERTOOL STORM предназначено для зарядки литий-ионных аккумуляторов Li-ion 20 В. Ток заряда — 4,0 А. Его подбирают для восстановления заряда совместимой съёмной батареи: аккумулятор устанавливается в посадочное место на корпусе и соединяется с зарядным устройством через контакты. Надпись «УСТРОЙСТВО ЗАРЯДНОЕ» обозначает назначение прибора.

Конструкция и работа

В верхней части чёрного корпуса находится площадка с направляющими для аккумулятора. Они задают положение батареи относительно контактов. По бокам корпуса расположены вентиляционные прорези, рядом с посадочным местом — окна индикации и таблица с красными и зелёными обозначениями. Значение конкретного сочетания сигналов сверяют с инструкцией устройства: цвет сам по себе ещё не объясняет причину остановки зарядки.

Li-ion обозначает литий-ионный тип аккумулятора. Параметр 20 В относится к батареям, для которых предназначена зарядка, а 4,0 А — к току заряда, а не к ёмкости аккумулятора. Время зарядки зависит от ёмкости, остаточного заряда, температуры и состояния батареи. Определять его только по величине тока нельзя.

Что проверить при подборе

Сверьте тип аккумулятора, обозначение напряжения и требования к зарядному устройству в документации батареи. Затем сравните форму направляющих, расположение контактов и способ посадки со старой зарядкой. Совпадение напряжения и похожий разъём ещё не подтверждают совместимость: должны подходить также контактная схема и система управления зарядом.

Аккумулятор должен входить в направляющие без перекоса и чрезмерного усилия. Нельзя подрезать посадочное место, подгибать контакты или подключать батарею отдельными проводами ради совпадения разъёмов. Неправильный подбор может привести к отсутствию зарядки, перегреву контактов или повреждению аккумулятора. Допустимость тока 4,0 А проверяют по требованиям производителя батареи.

Когда требуется замена

Причиной проверки зарядного устройства становятся отсутствие реакции на установленную батарею, прерывание зарядки, нестабильный контакт или заметный перегрев в месте соединения. Такие симптомы возможны и при неисправном аккумуляторе, поэтому менять зарядку только по одному признаку не стоит. Если есть исправная совместимая батарея, сравнение поведения с ней помогает отделить неисправность зарядного устройства от проблемы аккумулятора.

Осмотрите корпус, контакты, кабель и вилку. Трещины, оплавление, потемнение контактов или повреждение изоляции — повод прекратить использование. Вместе с зарядкой проверяют контактную площадку аккумулятора: загрязнение и повреждение ответных контактов могут сохранить проблему после замены прибора.

Подключение и размещение

Поставьте устройство на сухую устойчивую поверхность, оставив вентиляционные прорези открытыми. До подключения осмотрите посадочное место и удалите свободный мусор при отключённом питании. Установите совместимую батарею по направляющим; последовательность подключения к сети и извлечения аккумулятора соблюдайте по инструкции. После начала работы проверьте индикацию. При запахе перегретой изоляции, дыме или оплавлении прекратите зарядку и отключите питание, если это можно сделать безопасно.
