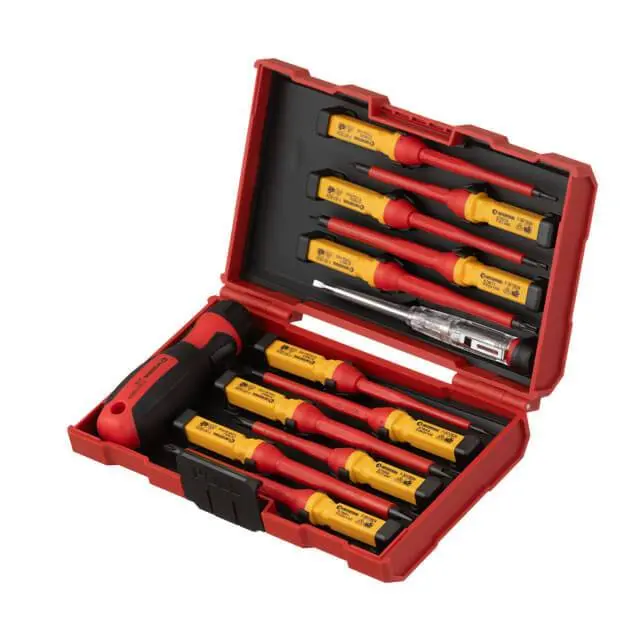

Набор изолированных отверток VDE с отверткой-индикатором, 14 предметов, в кейсе

Набор изолированных отверток VDE на 14 предметов предназначен для работы с винтовым крепежом при монтаже и обслуживании электрооборудования. Он пригодится там, где приходится подбирать наконечник под разные головки винтов: на клеммах, крышках и корпусах приборов. В набор входят сменные стержни с изолированным покрытием, общая рукоятка и отдельная отвертка-индикатор. Инструменты размещены в раскрывающемся красном кейсе.

Устройство и размеры

Общая рукоятка позволяет менять стержни под нужный крепеж. Красное покрытие закрывает большую часть их длины, оставляя открытым рабочий наконечник. У стержней есть желтые участки для захвата; основная рукоятка выполнена в красном и черном цветах. Внутренние гнезда кейса удерживают инструменты раздельно: нужный стержень проще найти, а отсутствие предмета заметнее при уборке после работы.

В перечне набора указаны четыре плоских наконечника SL. Их размеры приведены в порядке «толщина лопатки × ширина лопатки × длина стержня»:

• SL 0,5 × 3,0 × 100 мм;
• SL 0,8 × 4,0 × 100 мм;
• SL 1,0 × 5,5 × 100 мм;
• SL 1,2 × 6,5 × 100 мм.

Как выбрать наконечник

Ориентируйтесь на форму и размер шлица винта. Плоская лопатка должна входить на полную доступную глубину и занимать ширину прорези без упора в соседние детали. Слишком тонкий или узкий наконечник давит на небольшую площадь и повреждает края шлица. Слишком толстый не садится до конца и срывается при повороте. Если крепеж утоплен, проверьте также доступную длину и свободный проход стержня с учетом изоляции.

Для крестообразного крепежа сверяйте профиль и номер наконечника: PH и PZ требуют соответствующего инструмента. Неплотная посадка не устраняется сильным нажимом. Изношенный винт с замятыми гранями лучше заменить, иначе даже правильно подобранной отвертке будет трудно передать усилие без проскальзывания.

Подготовка и работа

Перед установкой стержня осмотрите его наконечник и покрытие, затем вставьте в рукоятку до надежной фиксации. Проверьте удержание легким вытягиванием без нагрузки. При работе держите отвертку по оси винта, не используйте стержень как рычаг и не ударяйте по рукоятке. Если винт не поддается, сначала выясните причину сопротивления: увеличение усилия может испортить шлиц или крепление.

Работы выполняйте на обесточенном оборудовании. Отвертку-индикатор используйте только в пределах ее маркировки и инструкции; она не заменяет проверку отсутствия напряжения подходящим проверочным прибором. Допустимые условия применения изолированного инструмента сверяйте по его маркировке и документации.

Когда инструменту нужна замена

Трещины, порезы и отслоение изоляции, изгиб стержня, скругленные кромки наконечника и ненадежное удержание в рукоятке — причины прекратить использование поврежденного предмета. Не восстанавливайте покрытие изолентой и не стачивайте наконечник под другой размер. После работы удалите загрязнения, просушите инструмент и верните его в гнезда кейса, не зажимая покрытие при закрывании.
